鄂(颚)破机-鄂式破碎机各部件组成及特点

发布时间:2011-01-20 00:00:00 更新时间:2018-11-22 16:36:30 作者:红星机器 免费咨询箭头

鄂破机简介

鄂式破碎机又叫鄂破机、颚破机(英文翻译:Jaw Crasher),俗称鄂破,由动鄂和静鄂两块鄂板组成破碎腔,模拟动物的两鄂运动而完成物料破碎作业的破碎机。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。被破碎物料的较高抗压强度为320Mpa。

鄂式破碎机

鄂破机工作特点

鄂式破碎机(鄂破机)在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。

鄂式破碎机特点

鄂式破碎机的工作部分是两块鄂板,一是固定鄂板(定鄂),垂直(或上端略外倾)固定在机体前壁上,另一是活动鄂板(动鄂),位置倾斜,与固定鄂板形成上大下小的破碎腔(工作腔)。活动鄂板对着固定鄂板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块鄂板之间的物料受到挤压,弯折和劈裂作用而破碎。

鄂式破碎机设备

鄂式破碎机按照活动鄂板的摆动方式不同,可以分为简单摆动式鄂式破碎机(简摆鄂式破碎机)。复杂摆动式鄂式破碎机(复摆鄂式破碎机)和综合摆动式鄂式破碎机三种。

鄂破机用途和使用范围

1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、该系列破碎机较适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的块度不得大于技术参数表所规定。

鄂式破碎机物料适用范围

鄂破机各部件组成

1、机架

机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型鄂式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

鄂破机部件

2、鄂板和侧护板

定鄂和动鄂都由鄂床和鄂板组成,鄂板是工作部分,用螺栓和楔铁固定在鄂床上。定鄂的鄂床就是机架前壁,动鄂鄂床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

颚板

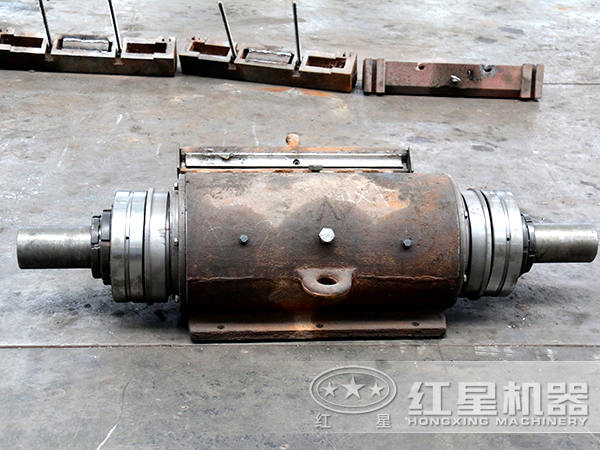

3、传动件

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

传动件

4、调节装置

调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型鄂式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5、飞轮

鄂式破碎机的飞轮用以存储动鄂空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

飞轮

6、润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动鄂的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

颚式破碎机技术参数

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
