重锤破碎机型号、参数、工作原理视频

发布时间:2019-11-07 18:57:05 更新时间:2022-03-26 15:33:17 作者:孙园园 免费咨询箭头

重锤破碎机综合了颚式破碎机的粗破和反击式破碎机的中碎功能,是目前矿山市场上能够一次成型的破碎设备,在煤炭 、石灰石、白云石等石料的处理上有着天然的优势。

重锤破碎机

重锤破碎机是一次成型加工设备

重锤式破碎机主要用于破碎抗压强度低于200Mpa的中等硬度石料,由于其无须二级破碎整形过程,可以降低成本40%左右,在沙子场、石子场等领域应用非常广泛,是各种规模的砂石场生产砂石的常用设备。随着科技的发展,用户需求的多样化增加,为了更好的满足客户的加工需求,目前市场上销售的重锤式破碎机主要有PCZ系列重锤式破碎机、PCX系列锤式整形破碎机和移动系列锤式破碎站三种机型,下面我们来详细介绍一下它们各自的特点,以便客户后续有目的的选购。

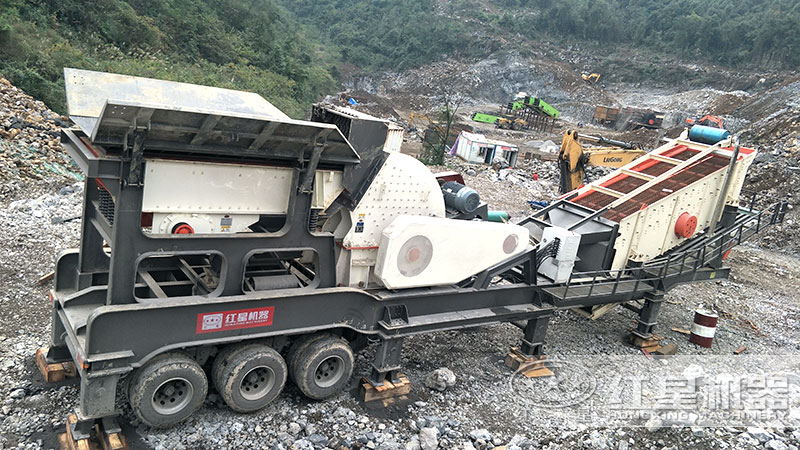

移动锤式破碎机,就地作业无需打桩

移动锤式破碎机,就地作业无需打桩

一、重锤破碎机工作原理视频-厂家试机

我们先来看一下重锤破日常是怎样将大块石料破碎成小石子的。视频中,大家能够看到在锤破的进料口中,有一个绕着中心轴不断旋转的转子(正常破碎石料时其上带有锤头),还有紧贴在腔壁上的反击板。

重锤式破碎机试机视频

重锤破碎机开机后,带有锤头的转子会绕着中心轴旋转。当物料自上部给料机进入重锤破破碎腔内后,会受到高速旋转的锤头打击、冲击,物料在重锤破破碎腔内先与锤头发生碰撞获得高速动能,而后反方向撞击在反击板,如此来回撞击直至动能小于重力作用向下坠落,通过重锤破底部设立的筛板缝隙排出机外,就是我们看见的成品石子。

二、重锤式破碎机功能参数

在列出重锤破碎机三大系列型号之前,我们先来认识一下它的几个重要的参数,这是用户在购机过程中不能忽略的重要数据,也是决定客户购买的机器能不能达到使用要求的重要参考。

重锤破碎机安装现场

重锤破碎机安装现场

1、型号(Model)

重锤破碎机的型号与其自身带的转子尺寸有密切关系,PCZ系列和PCX系列重锤破碎机的型号都是以转子直径+转子长度命名,比如型号为“PCZ1610”的重锤破碎机,其转子直径为1600mm,转子长度为1000mm。通常设备的型号越大,其体型越大,生产能力就越强,这是用户购机时先要考虑的因素。

2、进料粒度(Feeding Size)

重锤式破碎机能够破碎的原料粒径指的就是进料粒度,在参数表中一般列出的数字都是设备能够允许进入机内加工的最大粒度,它不是固定不变的尺寸。相反,随着设备型号的增加,设备设计的给料口也就越大,能够加工的石子进料粒度范围也就越大。

重锤式破碎机可加工的物料

重锤式破碎机可加工的物料

3、处理能力(Processing Capacuity)

处理能力就是这台设备或者这个型号的机器每小时能够加工多少量石子,一般我们以(吨/时)为单位计量,它是一个非常重要的参数,也是用户选型的主参考因素。一般客户要求的处理能力越大,说明客户需要选的型号也越大。

4、电动机功率(Power)

电动机是给重锤破提供稳定电流的设备,电动机功率是结合设备整体大小来决定的,如果设备较大,电动机功率太小,肯定是带不起来的;反之设备较小,电机功率过大也肯定会烧坏设备,这个参数关系着客户的生产线日后能否稳定运营,在选购设备时一定要问清。

重锤破碎机现场

重锤破碎机现场-一台重锤破配两台电机

三、重锤式破碎机三大系列型号列举

1、PCZ系列重锤式破碎机

型号 转子直径×长度 (mm) 进料口(长×宽)(mm) 最佳进料粒度 (mm) 处理能力(t/h) 电机功率 (kw) 外形尺寸 长×宽×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:产量根据不同物料,进料粒度等因素其结果将有所不同

2、PCX型锤式整形破碎机

型号 转子直径×长度(mm) 进料口  长×宽(mm) 最佳进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高(mm)
PCX 0706 700×570 618×510 ≤150 30-70 75 1950×1340×1480
PCX 0808 800×750 780×610 ≤150 45-100 132 2280×1790×1570
PCX 0910 900×1000 1070×750 ≤200 70-200 2×110 2600×2200×1940
PCX 1012 1000×1180 1315×900 ≤200 130-300 2×132 2760×2430×2290
PCX 1213 1260×1280 1430×1010 ≤250 200-350 2×160 3067×2622×2580
PCX 1216 1260×1490 1630×1010 ≤250 230-500 2×200 3067×2832×2580
PCX 1220 1260×1950 2090×1010 ≤250 300-700 2×220 3067×3380×2580
PCX 1622 1600×2150 2300×950 ≤300 400-1200 2×315 4120×3680×3200

注:产量根据不同物料,进料粒度等因素其结果将有所不同

3、移动系列锤式破碎站(该移动系列重锤式破碎站配型需要根据用户的具体要求选择,如您感兴趣,可点击"在线咨询"了解详情!)

移动重锤式破碎机加工现场

移动重锤式破碎机加工现场

重锤式破碎机工作现场视频

PCZ重锤式破碎机工作现场

该条石料生产线建在室内,从视频中可以看到整条生产线只有一台重锤式破碎机是严格意义的加工设备,现场其他设备都是辅助生产的,但视频后面出来的成品石料不仅粒度均匀、粒型也很好,有粗砂还有碎石,产品种类丰富。由此可见,重锤破可一次成型名不虚传。

河南许昌150T/H石料厂现场高清视频

移动式重锤破工作现场视频

该移动式重锤破位于陕西商南地区,视频中这一台移动破碎机上除了搭载一台体型很大的重锤破以外,还配置了给料机、振动筛,另外准备了几条皮带运输机,由于拍摄距离较远,我们无法看清成品石料的规格,但移动重锤破在生产过程中一点粉尘也没有,现场环境清晰可见,足以说明红星移动重锤破环保性能很好,符合环保要求。

陕西商南青石移动石子粉碎制沙机环保生产现场高清视频
