球磨机的型号和选型原则

发布时间:2015-04-09 09:26:45 更新时间:2022-02-28 16:23:44 作者:红星机器 免费咨询箭头

不同的球磨机型号可满足不同的工艺技术要求,这一因素必须进行合理选择。目前选矿厂常用的磨矿设备为棒磨机、格子型球磨机、溢流型球磨机、自磨机和砾磨机。

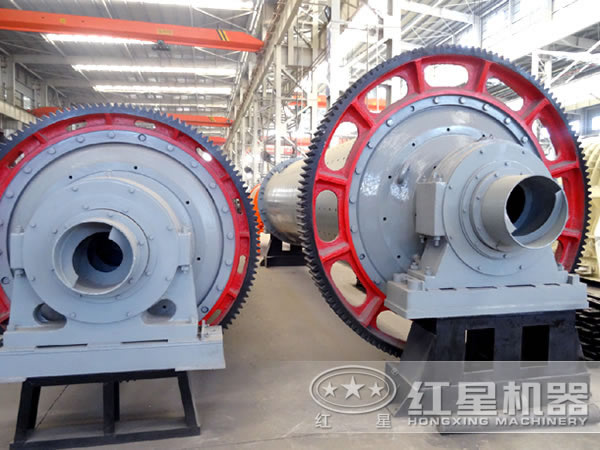

小型球磨机正面图

球磨机的型号

一、按筒体的长度与直径之比(长径比)分为两种

1、短磨机:长径比小于2的球磨机,一般称球磨机。多为单仓。

2、中长磨机:长径比为3左右。

3、长磨机:长径比大于4时称为长磨机或管磨机。中长磨和长磨机内部一般分成2~4个仓。

红星球磨机正侧面展示

二、按操作工艺可分为两种

干法磨机和湿法磨机。

三、按是否连续操作可分为两种

连续磨机和间歇磨机。

球磨机细节展示

四、按传动方式分为两种

1、中心传动磨机:电动机通过减速机带动磨机卸料端空心轴而驱动磨体回转。减速机输出轴与磨机中心线在同一直线上。

2、边缘传动磨机:电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动磨体回转。

五、按磨内研磨介质的形状分为三种

1、球磨机:磨内研磨介质主要为钢球或钢段为普遍。

球磨机发货图

2、棒球磨机:2~4仓,第一仓:圆柱形钢棒研磨介质,后几仓装钢球或钢段。

3、砾石磨:研磨介质为砾石、卵石、瓷球和刚玉球等,用花岗岩或瓷质材料作衬板。

六、按卸料方式分两种

1、尾卸式磨机:被粉磨物料从磨机一端喂入,从另一端卸出。

2、中卸式磨机:被粉磨物料从磨机两端喂入,从中部卸出。

球磨机型号的选型原则

球磨机型号选择一般考虑下列原则:

1、保证生产能力

所选用的磨矿设备,在保证达到所需磨矿细度的条件下,完成所规定的产量。

2、能力适当留有富余

设计要考虑矿石硬度和细度的变化,一般矿床深部矿石变硬或变细,应使所选用磨矿机也能适应,同时确保初期顺利投产。

球磨机生产厂家

3、必须做磨矿试验

在设计中没有实际资料作依据时,必须要求作磨矿试验,特别是大型选矿厂,应从获得的基础数据进行磨矿机选择计算和比例放大。

4、适当考虑设备大型化

设备大型化是近来设计上的趋向。因设备大型化,总的设备重量轻、占地少、生产系统少,操作人员和辅助系统少,相应的投资和生产成本低。但大型设备操作和管理水平要求高,作业率若稍有降低,就大大降低选矿厂产量。

5、选用运转率高的设备

在同类型的设备中也有好坏新旧之分。棒磨机、自磨机有时运转率低一些,但在特定条件下还是适用的。在原则上应选用运转率高的设备,以减少检修和停车时间。

球磨机型号参数大全

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
