环锤式破碎机各参数的计算方法

发布时间:2013-05-15 16:12:46 更新时间:2018-08-17 17:03:15 作者:红星机器 免费咨询箭头

环锤式破碎机是一种带有环锤的冲击转子式破碎机,环锤可随转子旋转,还可绕锤销轴自转。它具有运转平稳、可靠、使用寿命长等优点,适用于破碎脆性、中硬、含水量较少的物料。本文旨在介绍该破碎机各参数的计算方法。

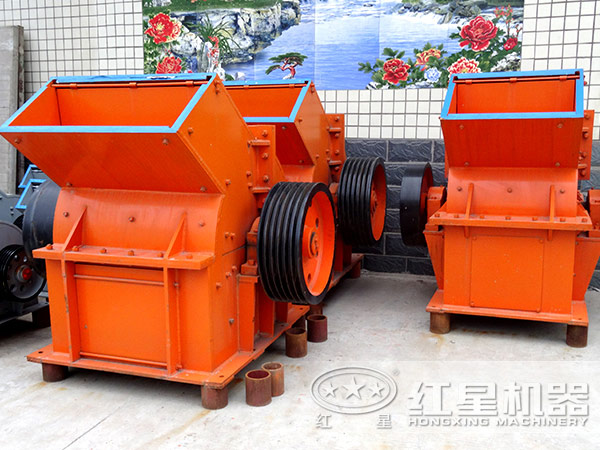

锤式破碎机

1、转子转速

转子转速n(r/min)可按右式计算:n=60V/(πD)。

式中D是转子直径(m);V是转子圆周速度(m/s),V越高,破碎比越大,但是环锤磨损越快,并且与V的平方成正比,因此在满足产品粒度和生产率要求的情况下,易低不宜高。根据已有资料,V=40~50m/s。

2、生产率

生产率Q(t/h)可按下式计算:

,L是转子长度(m),K1是修正系数,碎煤时取0.6~1.2,碎矿石时取0.5~1;K2是修正系数,碎煤时取15,碎矿石时取10;i是破碎比。

3、轴功率

轴功率P(kW)的计算公式为:P=K3.Q.i,式中K3是修正系数,碎煤时取0.04~0.075。

环锤式破碎机不适合破碎黏性物料,上式适用于碎煤和其他中等硬度、密度类似煤的物料,当破碎其他物料时,应进行硬度、密度修正。

4、环锤质量

碎煤时环锤质量m1(kg)为:m1=(0.6~1.6)m.r1/r2,式中m是物料质量(kg),r1是销轴中心到环锤碰撞中心的距离(m),r2是销轴中心道环锤质心的距离(m)。

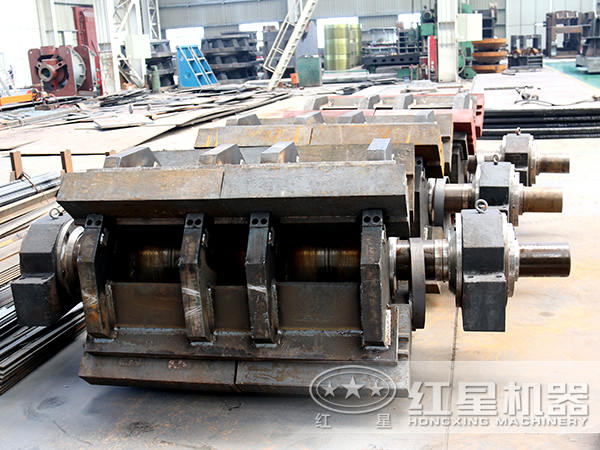

配件

5、环锤排数

当给料高度和转子转速一定,环锤排数过少,物料会落到转子体上而使表面磨损,不能有效利用环锤动量打击物料;环锤排数过多,物料不会落到环锤的“打击区域”,而仅仅触环锤的边缘,既损失了能量,又加剧了环锤的磨损。据给料高度,转子转速和转子结构尺寸,满足环锤在相隔打击物料的时间内,物料能够自由下落到环锤的“打击区域”,得到如下计算公式:

,式中H是给料高度(m),h是环锤工作区深度(m),β是环锤几何尺寸系数,在0.6~0.8之间取值。
