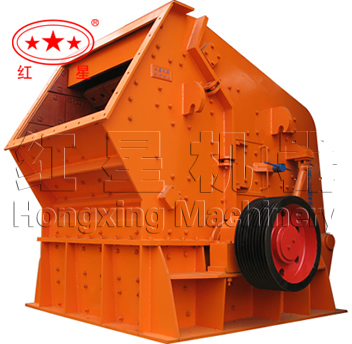

反击式破碎机

反击式破碎机简称反击破，是一款利用冲击能对中等硬度脆性物料进行破碎的加工设备，其出料粒度比颚式破碎机更细，在石料生产线中常与颚破合作用于二段破碎作业。该机主要分为单转子反击破和双转子反击破两大类，具有破碎比大、破碎后物料粒形好、出料粒度大小可调节、破碎规格多样化（可碎石可制砂）等优点。

使用范围

反击式破碎机适用于处理边长100-500mm 、抗压强度不超过350MPa的中等硬度物料中细碎加工，处理范围包括重晶石、石灰石、方解石、白云石、废弃混凝土、建筑垃圾等200多种石料，在水泥、电力、建材、化工、煤炭、冶金、建筑垃圾再生处理等行业得到广泛应用。

现场航拍视频

性能优势

反击破VS颚破

反击式破碎机是根据工作原理命名的，即利用反击冲击力对物料进行击打式粉碎，与颚破等挤压式破碎原理相比，具有多个方面的应用优势。

1、破碎比大：击打式破碎机的破碎比可达到50以上，而挤压式破碎机很难超过20，所以反击破也能用于单段破碎的场合。

2、产品质量好：冲击式破碎机产品的针片状百分比含量可低于10%，而挤压式破碎机的针片状百分比含量会高于15%。所以如果工程项目对砂石骨料中针片状含量有严格限定，通常采用反击式破碎机来作为成品料加工设备，生产各种砂石骨料。

高清图片

反击式破碎机设计特殊，美观大气，“颜值”与“才华”集一身，以下为反击破多方位展示图，供客户参考。

CI反击式破碎机

HD德版反击破尽显高大气质

PF反击式破碎机车间高清新图

欧版、德版反击破受到客户点赞及好评

移动反击式破碎机，可随车自由行走，整机能代替一条生产线

反击破价格

用户在选购反击式破碎机时比较关心话题是其价格，反击破价格主要与其型号、规格、参数、材料等有着很大关系，因此用户在购买时需要各方面综合考虑，才能选择更具价格优势、性价比更高的机器。（获取红星反击式破碎机报价请"在线咨询"）

客户莅临我厂参观反击式破碎机

红星反击式破碎机成套设备发货现场

河南红星矿山机械有限公司位于河南省会郑州，是一家大型反击破生产厂家，生产的反击破设备具有粒度均匀且过粉现象少、能耗低、价格实惠等优点，欢迎新老客户来厂参观选购。

工作现场实拍

工作原理

反击式破碎机是利用转子高速旋转时产生的冲击能，对进入破碎腔内的待加工物料进行机械性粉碎的。

电源接通后，电机开始工作，转子由电动机经V型皮带带动作加速转动，直到转子保持稳定的高速旋转状态（不同机型的转子转速设定值不同），矿石由进料口进入反击破破碎腔，在下落的过程中会与高速旋转的转子碰撞，并且从碰撞过程中获得巨大的反向动能，作高速抛物线运动撞向反击板，后再被反击板弹回来与高速旋转的锤头作二次撞击破碎，物料在反击破破碎腔中如此往返撞击多次得到充分破碎，顺利从设备排料口排出。

主要配件

其主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

反击板

反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度。

反击板一般采用钢板焊成，其反击面上装有耐磨的衬板，但也可用反击辊或篦条板组成。

转子

转子大都采用整体铸钢制成，结构坚固耐用，易于安装板锤，它的质量大，能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，一般为长条形。

反击式破碎机进料口，可看见反击板、板锤、内衬、转子

安装注意事项

（1）反击破碎机电泵工作时伴随振动，在安装时和试车前均应紧固好所有的紧固件，在生产运转中也应定期检查，随时紧固。

（2）安装中应注意反击破旋向（在带轮上标有旋向箭头）不可逆转。

（3）把反击破碎机的电动机安装好后，应根据安装情况，配备传动带防护罩。

（4）反击板与板锤的间隙应按工作需要逐渐调小，调整后应用手转动转子数转，检查有无撞击。调整完毕后，应锁紧套筒螺母，防止反击板受振动后螺母松动而逐渐下降与板锤相碰撞，造成安全事故。

反击破安装现场

调试事项知悉

1、 转子在出厂前已经通过平衡处理，用户一般不需要再作平衡试验，在更换锤头及转子部件时，应作平衡配置。

2 、主机安装应调平衡，主轴水平度误差小于1mm/m，主从动轮在同一平面内，调整皮带松紧适度，固定电动机。

3、检查各部件安装位置是否移动、变形、锁紧所有螺栓，检查密封是否良好。

4、检查电器箱接线及紧固情况，调整延时继电器及过载保护器，接通电路，试验电机转向，选择合适规格的保险丝。

5、检查液压系统动作是否可靠，有无渗漏现象。

6、清除反击式破碎机内异物，用手搬动转子，检查有无磨擦、碰撞。

反击破安装好后要进行参数调试

日常养护

砂石生产中，反击式破碎机是第二道工序，大的物料经鄂破处理后，再到反击破碎机中进行二次破碎，出料粒度一般可在0-60mm范围内调整。它是一款击打式破碎设备，为保证其可以更好的在砂石生产线中持续运行，保证机器的正常使用寿命或者延长使用寿命，用户应该对其进行经常性的维护和保养。

1、在新机投入运行后，每班工作完毕时必须对反击破进行全面的检查。

2、每周运行后对反击破的电机、润滑进行一次全面检查。检查的内容包括固定部位的紧固情况、皮带传动、轴承密封、反击衬板、衬板的磨损情况进行全方位的检查，并结合检修周期建立定期的维修和更换制度。

3、经常注意和及时做好摩擦面的润滑工作。反击式破碎机所采用的润滑油，应根据破碎机机器使用的地点，气温等条件来决定，一般可采用钙—钠基润滑油。

反击破日常工作状态

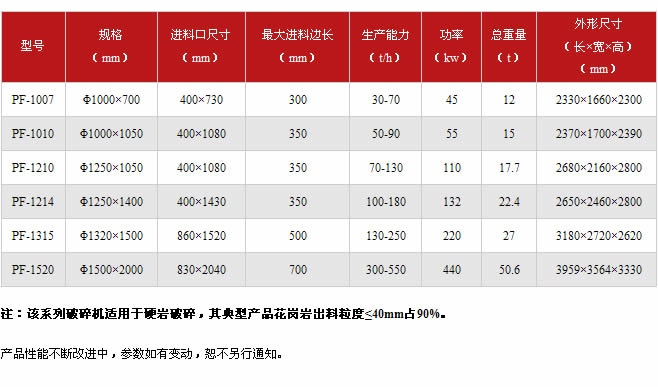

反击破参数
