锤式粉碎机|锤破机工作原理及结构

发布日期2011-01-14 0:00:00

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,或点击下方按钮在线咨询报价!

全国统一销售热线:0371-6777 2727

锤式粉碎机简介

锤式粉碎机又叫环锤式破碎机或重锤式破碎机,有时也叫锤破机。该机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一,具有破碎比大,生产能力高,产品粒度均匀等特点。我公司已有三十多年设计制造的历史,产品结构先进,性能可靠,工作平稳,能耗低。我公司生产的粉碎机已形成系列,深受国内外用户欢迎。

锤式粉碎机应用范围

锤式破碎机

工作原理

锤破工作时:主要是靠冲击作用来破碎物料的。破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出。从而获得所需粒度的产品。

重锤式破碎机分可逆式和不可逆式两种,可逆式的转子可逆,一般用于细碎;不可逆式的转子不可逆,一般用于中碎。

重锤式破碎机

结构特点

环锤式破碎机结构图

单转子重锤破主要由箱体、转盘、轴、锤头、篦条、调整架和联轴器等组成。

重锤破

该机的壳体是用钢板焊接的箱形结构,沿轴线中心分成上、下两部分,其间由 螺栓连接,机壳上方有给料口。为避免箱体内壁在物料的冲击下磨损和变形,机壳内部 均镶有保护衬板。转盘有三角形和圆形两种,三角形转盘的三个棱角极易磨损,若发现 不及时,容易掉锤子,其使用寿命不如圆形转盘。在转盘上穿有几根心轴,锤头通过心轴 分别交错装在转盘上,各锤头间有隔离套隔离。当转子高速旋转时,锤头在离心力作用下击碎物料。

重锤式破碎机

重锤式破碎机背面图

转动轴靠两端轴承支承,轴承座分别安装在箱体的两侧,并用螺栓与之固定。篦条以转子轴为中心分别排列在篦条架上,篦条架由螺栓固定在箱体上。箱体下部装有带两个偏心轮的通轴。转动机器两侧的手柄,使偏心轮转一个角度,便可将篦条架 托起或降下,从而可调节锤头与篦条间的间隙,也就可得到所需要的产品粒度。调整时可不必停车。

重锤式破碎机现场图

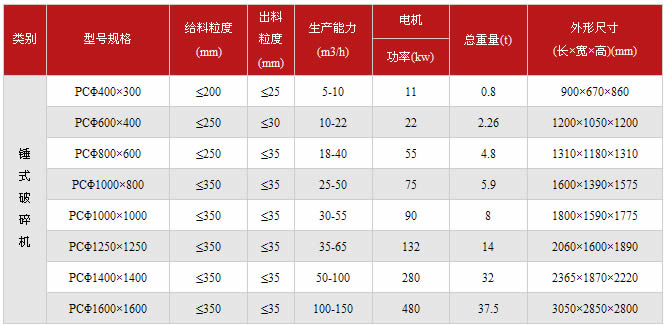

技术参数

规格 生产能力(m³/h)
电机功率
(kw)
PCΦ400×300 5-10 4P 11KW
PCΦ600×400 10-22 4P 22KW
PCΦ800×600 18-40 6P 55KW
PCΦ1000×800 25-50 8P 75KW
PCΦ1000×1000 30-55 8P 90KW
