圆振动筛

圆振动筛

进料粒度:
≤200mm
处理能力:
8-800m³/h

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

适用物料:河卵石铁矿石煤矸石花岗岩玄武岩石英砂白云石石灰石等物料

厂家直销 全程跟踪 免费安装 无忧售后
获取报价 获取报价

圆振动筛是常见的筛分机的一种,广泛应用在破碎、制砂、选矿生产中。圆振动筛做圆形运动,是一种多层数、新型振动筛,又称为分级筛或筛分机等。

振动筛讲解视频

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

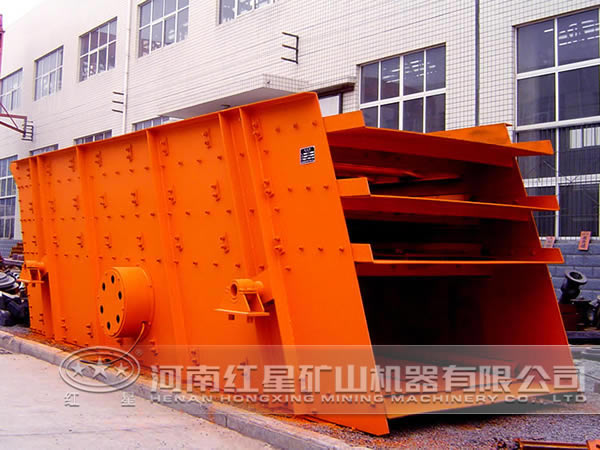

圆振动筛筛分设备

经过技术改进后,新型圆振动筛筛分设备更耐用

振动筛筛分机高清设备大图

振动筛筛分机高清设备大图,可以看出做工非常精细

性能优势

  • 1结构设计合理、拆卸方便

    构造简单、拆换筛面方便

  • 2筛分效率高、产能大

    筛箱振动强烈,减少了物料堵塞筛孔,提高了筛子较高的筛分效率和生产率

  • 3耗能低、节省成本

    筛分每吨物料所消耗的电能少

  • 圆振动筛筛分机性能优势介绍

高清图片

客户预定的大量圆振动筛等待发货

客户预定的大量圆振动筛等待发货

这款振动筛可以筛分出四种规格砂石产品

这款振动筛可以筛分出四种规格砂石产品

圆振动筛筛网孔径细密均匀

圆振动筛筛网孔径细密均匀

移动式破碎机与圆振动筛是良配

移动式破碎机与圆振动筛是良配

工作原理

圆振动筛主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心轴,可获得不同振幅。

振动筛视频

结构组成

圆振动筛由块偏心式激振器、电动机、筛箱、底座及支承装置组成。

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛结构简单

圆振动筛结构简单,好用好拆

价格分析

圆振动筛价格主要受型号的影响,根据用户实际对振动筛型号大小的不同,圆振动筛价格受多方面因素影响,例如影响圆振动筛的因素包括:型号、厂家、地区、品牌等,价格高低不等,要想买到价格较实惠的机器,需要用户精挑细选,用心挑选适合的型号及厂家。红星机器根据用户需求量身定做,振动筛筛分效果非常好,其通筛率可达100%,价格上非常优惠,具体优惠价格请点击在线咨询

现场图

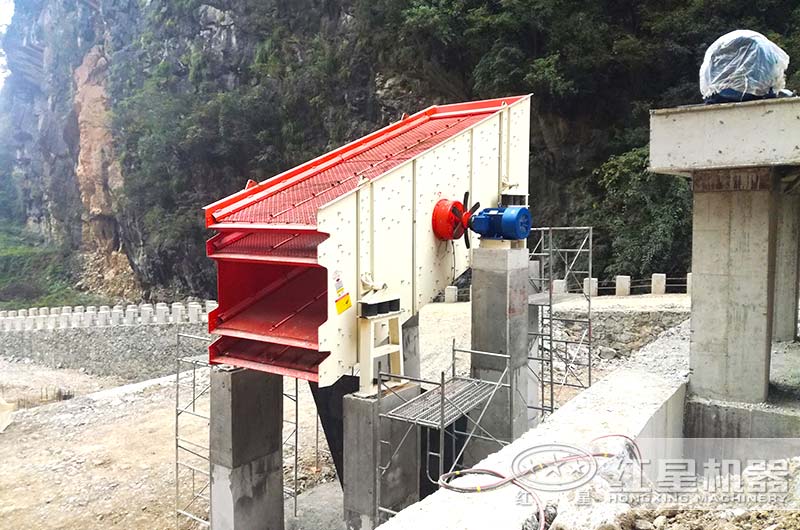

辉县大型碎石制砂生产线振动筛安装现场

辉县大型碎石制砂生产线振动筛安装现场

移动式振动筛安装现场

移动式振动筛安装现场

达州沙场圆振动筛安装现场

达州沙场圆振动筛安装现场

现场视频实拍

环保石料厂现场实拍高清视频

该现场是现代非常流行的环保石料加工现场,破碎设备均是采用密封环保结构设计。除此之外,为了确保万一,该石料厂还选择在圆振动筛上加装喷淋装置,可以从视频中看到,圆振动筛在筛分石料过程中,没有一丝粉尘,现场清晰可见,可以想见现场环保标准非常严格。

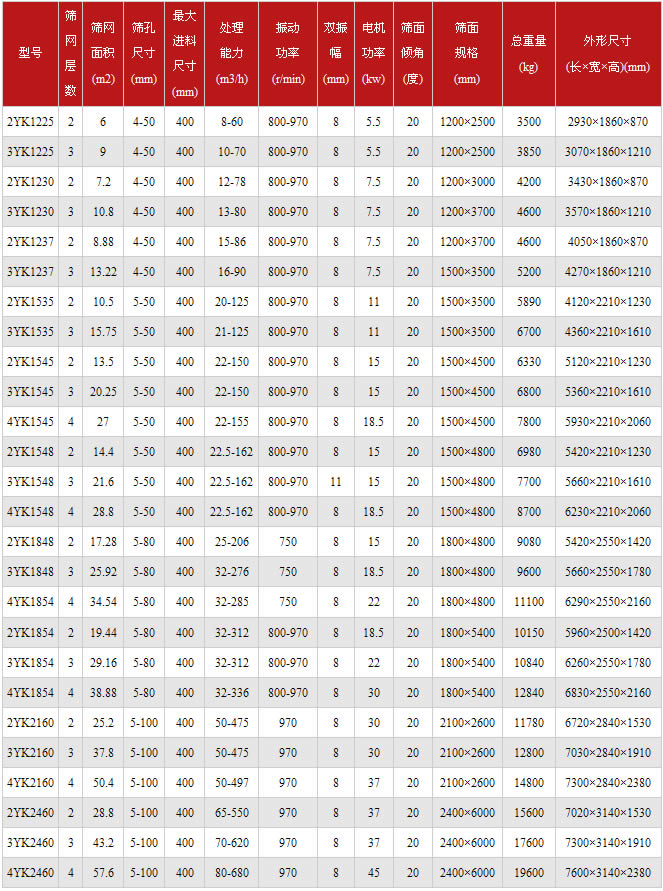

技术参数

  • 圆振动筛
  • 直线振动筛
  • 轮胎振动筛移动破碎站
型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 200 8-60 800-970 8 6P   5.5KW 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 200 10-70 800-970 8 6P   5.5KW 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P   7.5LW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P   11KW 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P   11KW 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P   11KW 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P   15KW 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 200 22-155 800-970 8 6P   15KW 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 200 25-206 750 8 6P  18.5KW 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 200 32-276 750 8 6P   18.5KW 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 200 32-285 750 8 6P   22KW 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 8 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 8 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 8 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 8 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 8 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 8 6P   45KW 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 200 120-680 750 8 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 180-720 750 8 8P   22×2KW 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 200 200-700 750 8 8P   22×2KW 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 200 230-800 750 8 8P   22×2KW 20 3000×7200 8000×4520×2300



型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
型号 HX3S1848 HX3S1860 HX3S2160
运输长度(mm) 10280 11480 11480
运输宽度(mm) 2830 2830 3150
运输高度(mm) 4350 4350 4350
最大长度(mm) 11100 11800 11800
最大宽度(mm) 3600 3600 3970
最大高度(mm) 6000 6000 6500
重量(t) 16 18 19
轮胎配置 并装双轴 并装双轴 并装双轴
振动筛型号 3YZS1848 3YZS1860 3YZS2160
