圆锥碎石机型号怎么分?圆锥机一天能打多少石子?

发布时间:2020-11-17 17:21:24    作者:孙园园

设备型号是客户选择圆锥碎石机时的主要考察指标。不同系列、不同型号的圆锥碎石机对应的电机型号、生产能力、进料粒度、排料大小等技术参数都不一样,而选择一款合适型号的圆锥碎石机,对客户投资石料厂助益很大,特别是投资收益方面会更为可观。那对于圆锥破碎机而言,圆锥破碎机的型号怎么分呢?该机一天能打多少石子呢?

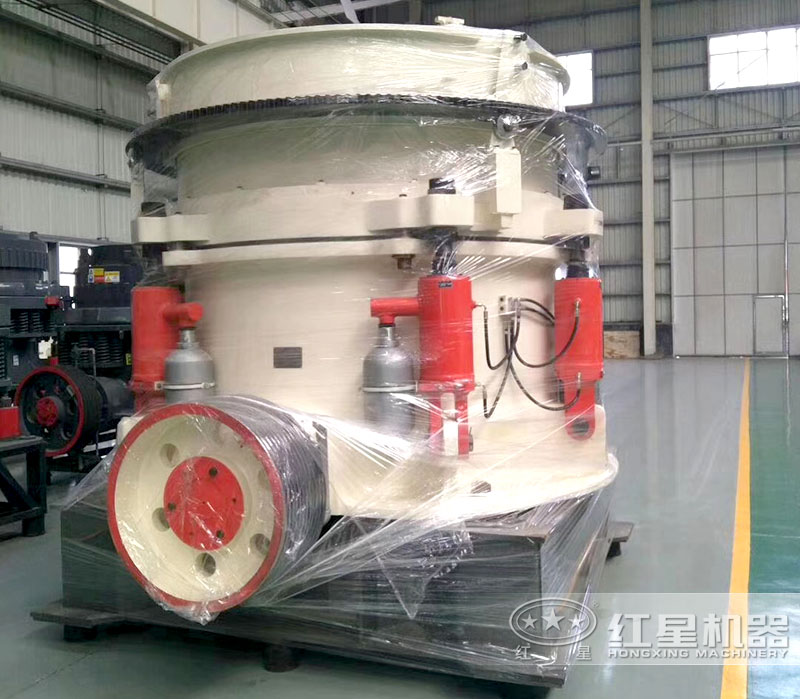

圆锥碎石机生产现场实拍

圆锥碎石机生产现场实拍

圆锥碎石机型号怎么分

1、按作业方式不同分类有:固定式圆锥破碎机和移动式圆锥破碎机;

2、按破碎锥规格不同分类有:标准型和短头型;

3、按破碎出料粒度不同分类有:粗碎圆锥破、中碎圆锥破、细碎圆锥破;

4、按保持破碎力方式分类有:弹簧型圆锥破、液压型圆锥破,其中弹簧型圆锥破现在很多厂家都已停止生产,液压型圆锥破是现在市场上比较常见的圆锥破碎机,并且液压型圆锥破碎机根据配置的液压缸数量不同又分为单缸圆锥破、多缸液压圆锥破、全液压圆锥破、复合型圆锥破四大机型。

上述4种分类当中,第4项是很多厂家主要的分类依据,故本文接下来主要以第4项分类为基础进行介绍。

常见的圆锥碎石机分类

常见的圆锥碎石机分类

圆锥机一天能打多少石子

总的来说,圆锥机的生产能力在27-2181吨/时范围内,但不同型号的圆锥机由于结构不同,性能不同,对生产能力的影响也是比较大的,关于具体的圆锥碎石机型号及生产能力,本文接下来为您一一介绍。

1、单缸圆锥碎石机

单缸圆锥碎石机设备

单缸圆锥碎石机设备

红星机器SC(S)系列单缸圆锥破碎机采用的是先进的破碎技术研发制造,集合了机械、液压、电气和智能控制等技术于一体,全新简化型破碎机结构,聚集锁紧、排料、清腔三种功能为一缸之间,同时进行深腔优化、智能自动化控制系统改造,使SC(S)系列单缸圆锥破碎机拥有更先进智能的控制操作系统、更高的破碎效率和更强的破碎能力,能够广泛地应用于中碎、细碎及超细碎作业当中。

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

2、多缸液压圆锥碎石机

HXHP多缸液压圆锥破碎机

HXHP多缸液压圆锥破碎机

HXHP多缸液压圆锥破碎机是红星机器公司研发的适合于破碎高硬度物料,且对产品粒形要求严格的新型圆锥碎石机。该机相比传统圆锥破碎机,新增液压调节系统及整体润滑系统,在结构设计上采用三种液压缸:分别控制排料调节、锁紧、清腔(过载保护)三种功能,氮气缸一对一从旁辅助液压缸动作,组合式液压润滑油站,体积小、接线简单,整体操作都更为先进智能。

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730

3、全液压圆锥碎石机

HXGYS全液压圆锥碎石机

HXGYS全液压圆锥碎石机

HXGYS全液压圆锥碎石机结合单缸圆锥破与PSG圆锥破两者特点,具有比较先进的设计理念、较佳的破碎频率和偏心距,能够使破碎后的产品中细粒级成品含量更高,小于闭口边排料口粒的含量可达80%,能显著提高后续工序的处理能力,降低石料厂综合能耗。该机采用保险缸能使过载保护和清腔功能自动控制,并且还能实现远程和机旁控制,干油密封型除尘结构,安全效率高、环保质量好。

型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C1 1600 25~64 269 228 280~650 6P  280 40
C2 22~51 241 205 258~450
C3 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300

4、复合型圆锥碎石机

复合型圆锥碎石机

复合型圆锥碎石机

复合型圆锥碎石机也叫作“西蒙斯”,该机具有破碎比大、效率高、运作成本低、调整方便、使用经济等特点,由于零件选材与结构设计合理,使得复合型圆锥破使用寿命得到有效保证、并且该机还有多种腔型可供不同需要时选择,润滑脂型密封设计,避免了给水及排水系统易堵塞的弊病与水油易混合的缺陷,采用弹簧保险装置,过载保护稳定可靠。

规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336

“求真务实,笃学践行”——河南红星机器始终不忘初心,与广大矿山机械用户一同并肩发展,砥砺前行!
