圆锥式破碎机常用于中、细碎作业,可加工普氏硬度f≤5-16中等以上硬度的各种矿石和岩石。圆锥破碎机分粗碎圆锥破碎机、中碎圆锥式破碎机和细碎圆锥式破碎机三种,破碎腔型式由矿石用途决定,标准型运用于中碎;中型适用于中细碎;短头型适用于细碎。

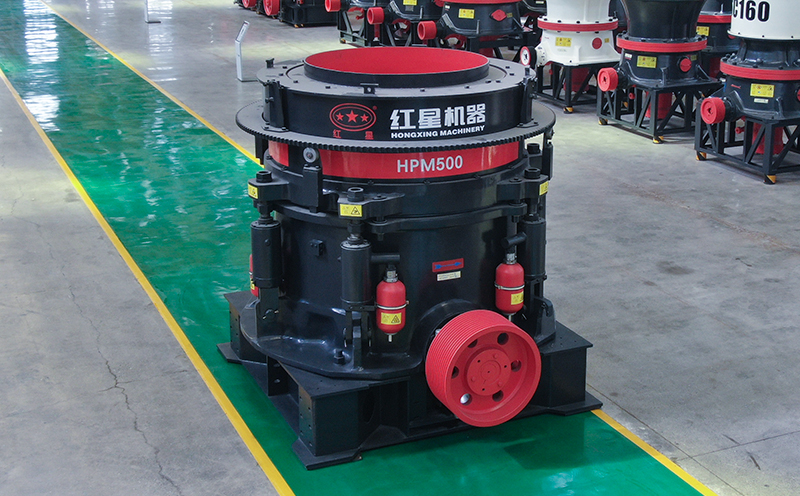

圆锥破碎机现场图
圆锥破广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业等,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等,具有破碎比大、效率高、产品粒度均匀,耗能低等特点。
红星机器生产的圆锥破碎机根据工作原理不同,设备类型较多,目前较销量高的圆锥破碎机有:全液压圆锥破碎机、多缸液压圆锥破碎机、单缸圆锥破碎机、复合型圆锥破碎机等。设备性能优,型号齐全,可用于各种大中小型石料生产线中,可满足用户不同产能的生产需求。
立体结构设计,占地面积小,采用先进技术,智能化程度高,操作维修简单
运营成本低,单位耗能少,破碎比大、破碎效果佳
能够有效保证破碎过程低噪音、零污染,为操作工人营造健康的操作环境,符合环保标准
选择较硬的材质,具有经久耐用的特点,使用寿命长,总的来说,圆锥破碎机是进行高效破碎很好的选择
多种系列圆锥破碎机高清图片一览,尽显圆锥破风采,供广大用户任意挑选!
移动圆锥破碎机,转场迅速,整机可代替固定生产线
圆锥破碎机结构由架体、调整装置、调整套、破碎锥、传动和偏心套等主要部分及电气、润滑等辅助部分组成。

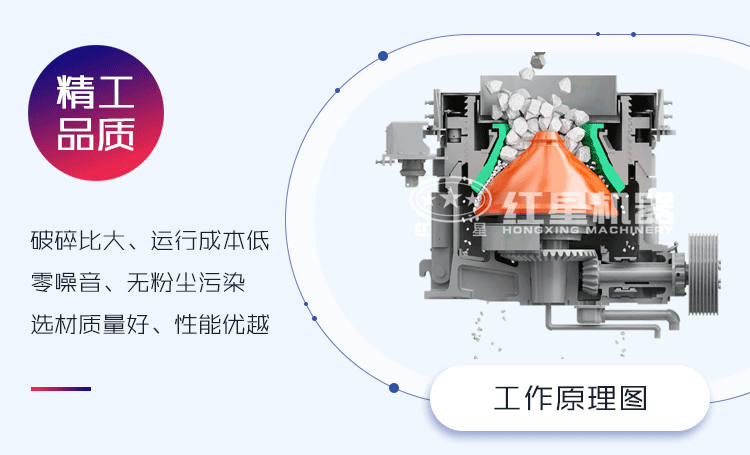

圆锥破碎机工作时,电动机通过皮带轮或联轴器驱动圆锥破碎机传动轴,圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。
首先要看厂家的实力,信誉,规模。
其次要看厂家的产品质量,技术水平,成熟程度。
再次要考察厂家的客户生产现场,用户现场是很有说服力的。
然后一定要货比三家,仔细考察,认真选择。
圆锥破碎机车间视频
圆锥破碎机的系列较多,不同系列型号的圆锥破碎机报价不同,主要区别在于设备选用的技术不同,成本制造费用高低不等,红星机器结合用户购买设备资金的多少,都有不同程度的优惠,例如用户要了一台大型的圆锥破碎机另外配套其它机器,获得优惠比较高点。红星每个月都会推出不同型号的圆锥破碎机优惠价格,获取优惠请点击在线咨询 。
规格 | 型号 | 破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) | 外形尺寸(长×宽×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
规格 | 型号 | 破碎锥大端直径(mm) | 排料口调整范围(mm) | 推荐最小排料口时开口边给料口尺寸(mm) | 最大给料尺寸(mm) | 处理能力(t/h) | 主电动机功率(kw) | 机器本体重量(kg) |
PSG 900 | 0910 | 914 (3′) | 9-22 | 102 | 85 | 45-91 | 6P 75 | 9980 |
0917 | 13-38 | 175 | 150 | 59-163 | ||||
0904 | 3-13 | 41 | 35 | 27-90 | ||||
0906 | 3-16 | 76 | 65 | 27-100 | ||||
PSG 1300 | 1313 | 1295 (4¼′) | 13-31 | 137 | 115 | 109-181 | 6P 160 | 22460 |
1321 | 16-38 | 210 | 178 | 132-253 | ||||
1324 | 19-51 | 241 | 205 | 172-349 | ||||
1306 | 3-16 | 64 | 54 | 36-163 | ||||
1308 | 6-16 | 89 | 76 | 82-163 | ||||
1310 | 8-25 | 105 | 89 | 109-227 | ||||
PSG 1600 | 1620 | 1676 (5½′) | 16-38 | 209 | 178 | 181-327 | 6P 250 | 43270 |
1624 | 22-51 | 241 | 205 | 258-417 | ||||
1626 | 25-64 | 269 | 228 | 299-635 | ||||
1607 | 5-13 | 70 | 60 | 90-209 | ||||
1608 | 6-19 | 89 | 76 | 136-281 | ||||
1613 | 10-25 | 133 | 113 | 190-336 |
SC-S中碎系列单缸液压圆锥破碎机参数:
型号 | 腔型 | 最大进料尺寸 (mm) |
最小排料口尺寸 (mm) |
装机功率 (kw) |
处理能力 (t/h) |
SC100S | C1 | 250 | 22 | 90 | 85-170 |
C2 | 200 | 19 | 90 | 70-130 | |
SC160S | C1 | 360 | 25 | 160 | 125-345 |
C2 | 300 | 22 | 160 | 108-305 | |
SC250S | C1 | 450 | 35 | 250 | 267-605 |
C2 | 400 | 29 | 250 | 225-515 | |
SC315S | C1 | 560 | 41 | 315 | 349-1050 |
C2 | 500 | 38 | 315 | 318-892 |
SC细碎系列单缸液压圆锥破碎机技术参数:
型号 | 腔型 | 最大进料尺寸 (mm) |
最小排料口尺寸 (mm) |
装机功率 (kw) |
处理能力 (t/h) |
SC100 | F1 | 150 | 10 | 90 | 45-135 |
F2 | 90 | 10 | 90 | 43-118 | |
F3 | 50 | 6 | 90 | 36-71 | |
SC160 | F1 | 200 | 13 | 160 | 69-215 |
F2 | 115 | 10 | 160 | 57-184 | |
F3 | 75 | 8 | 160 | 63-126 | |
SC250 | F1 | 215 | 16 | 250 | 116-396 |
F2 | 140 | 13 | 250 | 97-328 | |
F3 | 70 | 8 | 250 | 95-252 | |
SC315 | F1 | 275 | 16 | 315 | 177-662 |
F2 | 175 | 16 | 315 | 162-552 | |
F3 | 85 | 13 | 315 | 195-401 | |
SC560 | F1 | 300 | 22 | 560 | 448-1512 |
F2 | 195 | 19 | 560 | 380-1373 | |
F3 | 90 | 13 | 560 | 357-912 | |
SC750 | F1 | 370 | 25 | 750 | 394-2181 |
F2 | 300 | 19 | 750 | 342-2020 | |
F3 | 230 | 16 | 750 | 267-1814 | |
F4 | 120 | 13 | 750 | 248-1165 | |
F5 | 85 | 10 | 750 | 185-1170 |
型号 | 腔型 | 破碎锥大端直径(mm) | 排料口调整范围(mm) | 推荐最小排料口时开边给料口尺寸(mm) | 最大给料尺寸(mm) | 处理能力(t/h) | 主电动机功率(kw) | 机器本体重量(t) |
HXGYS 300 | C1 | 910 | 13~38 | 175 | 150 | 81~180 | 6P 90 | 10 |
C2 | 9~22 | 102 | 85 | 60~180 | ||||
F1 | 3~16 | 76 | 65 | 36~145 | ||||
F2 | 3~13 | 41 | 35 | 36~130 | ||||
HXGYS 400 | C1 | 1200 | 19~51 | 241 | 205 | 207~400 | 6P 200 | 20 |
C2 | 16~38 | 210 | 178 | 162~350 | ||||
C3 | 13~31 | 137 | 115 | 126~310 | ||||
F1 | 8~25 | 105 | 89 | 109~230 | ||||
F2 | 6~16 | 89 | 76 | 82~230 | ||||
F3 | 3~16 | 64 | 54 | 40~230 | ||||
HXGYS 500 | C1 | 1600 | 25~64 | 269 | 228 | 280~650 | 6P 280 | 40 |
C2 | 22~51 | 241 | 205 | 258~450 | ||||
C3 | 16~38 | 209 | 178 | 180~410 | ||||
F1 | 10~25 | 133 | 113 | 162~355 | ||||
F2 | 6~19 | 89 | 76 | 136~330 | ||||
F3 | 5~13 | 70 | 60 | 90~300 |
型号 | 破碎机腔型 | 破碎锥大端直径(mm) | 给料口宽度(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 主电动机功率(kw) | 主机重量(t) |
HXHP200 | C1 | 900 | 210 | 178 | 22~38 | 160~250 | 160 | 10.1 |
C2 | 155 | 132 | 18~38 | 145~250 | ||||
C3 | 130 | 110 | 14~38 | 120~250 | ||||
F1 | 118 | 100 | 12~25 | 108~210 | ||||
F2 | 90 | 76 | 10~25 | 81~210 | ||||
F3 | 70 | 60 | 8~25 | 72~210 | ||||
HXHP300 | C1 | 1100 | 235 | 200 | 26~45 | 230~445 | 220 | 17.8 |
C2 | 211 | 180 | 20~45 | 200~445 | ||||
C3 | 135 | 115 | 16~45 | 180~445 | ||||
F1 | 124 | 105 | 14~25 | 160~220 | ||||
F2 | 96 | 82 | 12~25 | 140~220 | ||||
F3 | 70 | 60 | 8~25 | 120~220 | ||||
HXHP400 | C1 | 1400 | 330 | 280 | 26~51 | 270~630 | 315 | 25 |
C2 | 200 | 170 | 22~51 | 243~630 | ||||
C3 | 152 | 130 | 16~51 | 210~630 | ||||
F1 | 135 | 115 | 12~25 | 162~370 | ||||
F2 | 106 | 90 | 10~25 | 126~370 | ||||
F3 | 80 | 68 | 8~25 | 104~370 | ||||
HXHP500 | C1 | 1500 | 335 | 285 | 32~51 | 365~790 | 400 | 34.1 |
C2 | 229 | 190 | 25~51 | 328~790 | ||||
C3 | 180 | 152 | 19~51 | 280~790 | ||||
F1 | 152 | 130 | 13~25 | 202~450 | ||||
F2 | 124 | 105 | 10~25 | 158~450 | ||||
F3 | 88 | 75 | 8~25 | 122~450 | ||||
HXHP800 | C1 | 2000 | 385 | 326 | 32~51 | 616~1100 | 630 | 69.2 |
C2 | 350 | 298 | 25~51 | 522~1100 | ||||
C3 | 280 | 238 | 16~51 | 380~1100 | ||||
F1 | 160 | 136 | 13~25 | 328~730 | ||||
F2 | 120 | 102 | 10~25 | 270~730 | ||||
F3 | 90 | 77 | 8~25 | 166~730 |
型号 | HX3S185GYS300 | HX3S216GYS400 | HX3S216HP300 |
运输长度(mm) | 14500 | 15000 | 16000 |
运输宽度(mm) | 3000 | 3000 | 4550 |
运输高度(mm) | 4400 | 4500 | 17000 |
最大长度(mm) | 17000 | 16000 | 4600 |
最大宽度(mm) | 3400 | 3900 | 6900 |
最大高度(mm) | 5800 | 6500 | 4700 |
重量(t) | 34.5 | 49.5 | 41 |
轮胎配置 | 并装双轴 | 并装三轴 | 并装三轴 |
圆锥破 | GYS300 | GYS400 | HP300 |
出料皮带机 | B650×15M×2 | B800×15M×2 | B800×15M×2 |
返料皮带机 | B650×14M | B800×14M | B800×16M |
成品皮带机 | B500×15M | B800×6M | B800×15M×2 |
振动筛之下 | B800×7M | B800×8M | B800×9M |
振动筛型号 | 3YK1854 | 3YK2160 | 3YK2160 |
型号 | WT160SC | WT250SC | WT300HPM | WT400HPM | |
运输外形尺寸 | 长度 | 16800mm | 19000mm | 19000mm | 19500mm |
宽度 | 3500mm | 3600mm | 3900mm | 3900mm | |
高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
重量 | 50t | 60t | 55t | 65t | |
上料输送机 | 料斗容积 | 3m³ | 3m³ | 3m³ | 3m³ |
装载高度 | 2600m | 2600m | 2600m | 2800m | |
装载宽度 | 1900mm | 1900mm | 1900mm | 1900mm | |
尺寸(宽×长) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
破碎机 | 型号 | SC160 | SC250 | HP300 | HP400 |
进料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
最大进料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
主皮带机 | 尺寸(宽×长) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
返料筛 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
型号 | HX1536 | HX1536 | HX1536 | HX1536 | |
筛网规格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
筛底皮带机 | 尺寸(宽×长) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
筛头皮带机 | 尺寸(宽×长) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
返料皮带机 | 尺寸(宽×长) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
柴油发动机 | 功率 | 96kw | 132kw | 106kw | 132kw |
制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
整机 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
控制方式 | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) |
型号 | WT160SC-DP | WT250SC-DP | WT300HPM-DP | WT400HPM-DP | |
运输外形尺寸 | 长度 | 16800mm | 19000mm | 19000mm | 19500mm |
宽度 | 3500mm | 3600mm | 3900mm | 3900mm | |
高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
重量 | 50t | 60t | 55t | 65t | |
上料输送机 | 料斗容积 | 3m³ | 3m³ | 3m³ | 3m³ |
装载高度 | 2600mm | 2600mm | 2600mm | 2800mm | |
装载宽度 | 1900mm | 1900mm | 1900mm | 2100mm | |
尺寸(宽×长) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
破碎机 | 型号 | SC160 | SC250 | HP300 | HP400 |
进料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
最大进料尺寸 | 360mm | 450mm | 200mm | 280mm | |
最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
主皮带机 | 尺寸(宽×长) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
返料筛 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
型号 | HX1536 | HX1536 | HX1536 | HX1536 | |
筛网规格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
筛底皮带机 | 尺寸(宽×长) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
筛头皮带机 | 尺寸(宽×长) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
返料皮带机 | 尺寸(宽×长) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
柴油发动机 | 功率 | 250kw | 380kw | 380kw | 500kw |
制造商 | 道依茨+斯坦福 | 道依茨+斯坦福 | 道依茨+斯坦福 | 道依茨+斯坦福 | |
整机 | 功率 | 204.12kw | 297.12kw | 267.12kw | 362.12kw |
控制方式 | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) |
