多缸液压破碎机价格参数以及原理图_单缸与多缸有何不同

发布时间:2022-04-21 15:04:26 更新时间:2022-04-21 15:57:35 作者:李亚婷 免费咨询箭头

多缸液压破碎机适用于矿山、水泥、砂石等行业物料的中、细碎作业,常说的就是多缸液压圆锥破碎机,突破以往圆锥破的结构设计理念,满足各种生产要求,下面为您详细介绍多缸液压破碎机价格、型号参数以及原理图等;

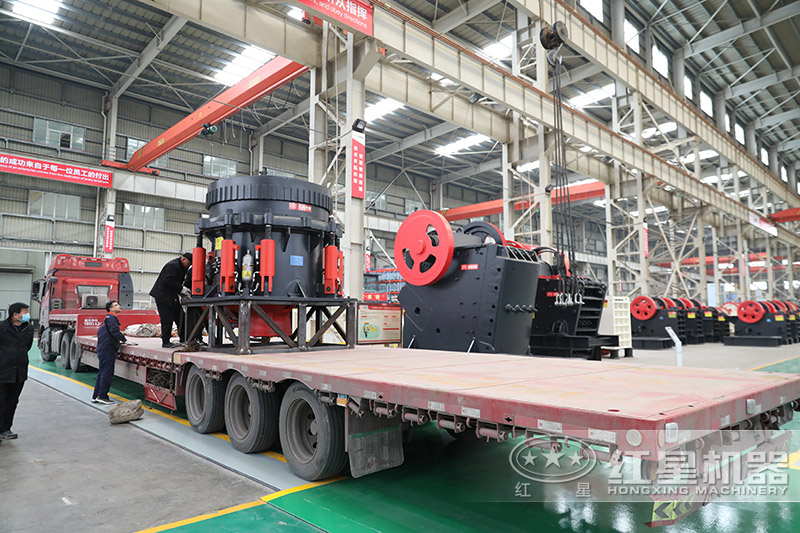

多缸液压破碎机型号全、车间现货

多缸液压破碎机型号全、车间现货

一、多缸液压破碎机型号参数-原理图

多缸液压圆锥破碎机采用新型设计的主轴固定、偏心套绕主轴旋转的结构,再加上优化的传动部件和内部结构设计,其设备承载能力强,获得更大的动力;为此满足各种砂石行业生产需求,多缸液压破碎机型号有5种规格,以HPM表示,分为HPM200、300、400、500、800表示;

多缸液压圆锥破碎机

多缸液压圆锥破碎机-HPM400

另外,每种多缸液压破碎机型号规格下分为多种破碎腔型,每种腔型下生产能力大小不同,从c1-c3、f1-f3破碎腔型划分,如下:

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 11
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 20
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 107 85 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 27
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 40
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 70
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

多缸液压破碎机全液压标准配置,在工作时,电机带动传动轴旋转,通过传动轴连接大小锤齿轮带动偏心套绕偏心轴旋转,再由偏心套带动动锥做偏心圆周摆动,由此连续的对石头进行挤压粉碎,这也就是多缸液压破碎机作业原理方式,具体图解如下:

多缸液压破碎机原理图

多缸液压破碎机原理图

二、多缸液压破碎机价格是多少

多缸液压破碎机可单独一台设备安装在施工现场生产,也可以根据施工环境的要求配置移动破碎机组成可随时转场、更换作业现场的移动圆锥破碎机;

移动圆锥破碎机,车头牵引直接拉走

移动圆锥破碎机,车头牵引直接拉走

多缸液压破碎机多少钱一台,50-200万不等,可移动多缸液压破碎机价格因配置齐全因此费用高出一点,该设备是目前市场新型破碎机,作业时一台设备就是一条线,解放人工,仅需要按钮操作即可,就地施工完成给料、破碎、筛分和运输整个过程,携带原料移动,非常方便;

履带圆锥破碎机,遥控完成移动

履带圆锥破碎机,遥控完成移动

多缸液压破碎机搭载移动破碎机可配置轮胎底座或者是履带底座,结合各种施工环境下可选择性配置生产,该设备更适合地形复杂的山地作业;已经在各大施工现场得到生产实践。

三、单缸圆锥破碎机和多缸有何不同

单缸圆锥破与多缸区别,有何不同?多缸液压破碎机顾名思义就是采用多缸液压缸组成,而单缸圆锥破碎机采用的是单独一个运行腔生产作业;

单缸圆锥破碎机,一个液压缸完成层压破碎

单缸圆锥破碎机,一个液压缸完成层压破碎

多缸液压圆锥破碎机采用保险缸和清腔缸相互独立设计,并使用稳定性较强的单作用刚,以此提高液压系统的可靠性,排料口的调整仅需通过液压马达带动调整套可完成,配合液压锁紧锁紧调整套,无需达到现场就能完成调整排料口作业;

多缸液压破碎机操作控制面板

多缸液压破碎机操作控制面板

单缸圆锥破碎机具有多种破碎腔仅通过一个液压缸完成,智能化升级,能够按照所粉碎的石料选择合适的破碎方式以及偏心距、可较大限度的满足客户生产要求,其产量大、及时在满腔给料的情况下也能完成层压破碎方式,其出料粒度更均匀;在出料设计上,仅需要通过更换衬板就能满足多种粗、细料成品规格。

大型砂石场配置单缸圆锥破和多缸圆锥破

大型砂石场配置单缸圆锥破和多缸圆锥破

四、红星机器多缸液压破碎机价格直销、现货供应

红星机器厂家提供的多缸液压破碎机价格全部是批发价格直销,越过层层中间商,省去差价;全线原材料供应充足,大型生产车间提供多种液压破碎机型号规格,直接从厂区发货,全程物流配送、运输费用不高,节省用户成本;

红星机器多缸液压破碎机车间发货,节省成本

红星机器多缸液压破碎机车间发货,节省成本

红星机器多缸液压破碎机智能化程度高,破碎间隙一键调整,能够记录设备运行时间和提醒零部件更换时间,可显示正在使用的设备零件的磨损情况,是否采用液压过载保护等提醒系统;而且在对多缸液压破碎机防尘密封设计上采用旋转密封圈、活塞环和双列迷宫密封件,避免粉尘,达到减尘作业效果。

红星机器多缸液压破碎机价格实惠,客户来考察

红星机器多缸液压破碎机价格实惠,客户来考察

想要进一步了解红星机器多缸液压破碎机价格、型号参数等可在线咨询,也可以获取优惠报价指导,实时在线人员随时为您服务,在线交谈
