新型液压圆锥破碎机原理及结构特征

发布时间:2014-10-27 10:25:22    作者:红星机器

随着国内矿业的不断发展,业内对于圆锥破碎机的研究工作逐步深入。各矿山机械厂家对圆锥破碎机的知识掌握水平也在不断提高,在新技术的不断应用的基础上积极研发新型的圆锥破。新型液压圆锥破碎机就是在原有圆锥破碎机的基础知识,对破碎机内部结构及机械参数作了改进;新设备配备了更大功率的电动机,使之产生更大的破碎力,达到更高的产量和更细的物料。

圆锥破碎机正面大图

圆锥破碎机的工作原理

是由高压电机带动转动轴转动,经过螺旋伞齿转动,是偏心轴套再带动可动锥体中心轴作旋摆运动,破碎锥体时而靠近,时而离开固定锥表面,从而使进入破碎腔的矿石不断受到挤压和弯曲作用而被破碎,被破碎矿石靠自重从破碎腔底部排除。

新型液压圆锥破碎机结构特点

1、 破碎机维修简单,保养和检查都很方便。

2、 有EC和C两种腔型,前者用于粗碎,后者用于中碎。

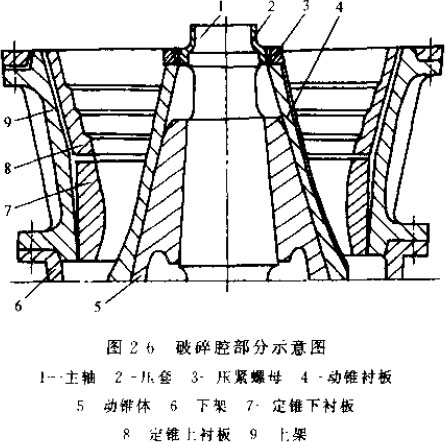

红星液压圆锥破碎机结构图

3、 动、定锥衬板用特种合金钢制造,延长了使用寿命。

4、 采用有自润性密封环,密封效果好。

5、 下架体上设有检查孔,下架体内部肋板上用合金衬板。

6、 调整、保险装置全都采用液压油缸。

这个液压油缸既是排矿口的调整装置,又是碎矿机的保险装置。油缸装在机器主轴上部的横梁上面。可动锥就是通过装在主轴上面的液压装置(油缸、活塞和锥形套)进行调整和实现保险的。

液压圆锥破碎机液压调节装置

新型液压圆锥破碎机是传统圆锥破碎机的技术升级,目前该设备在大型选矿厂中应用良好,取得了良好的经济效益。要想全面了解该设备请在线咨询与我公司联系。
