颚式破碎机的动鄂摆动行程与偏心距的关系

发布时间:2012-04-02 9:07:57    更新时间:2018-08-09 16:27:20    作者:红星机器

颚式破碎机动鄂的摆动行程和偏心距是颚式破碎机的重要参数,实际运行中, 动鄂的摆动行程与破碎板变形、机架间隙等有着相互影响的关系,实际的动鄂摆动行程远远大于理论上求出的数值。

颚式破碎机

在简摆颚式破碎机中,动鄂的摆动行程是破碎腔的上部行程小,下部行程大。在复摆颚式破碎机中,动鄂的摆动行程则是上部大,下部小。矿块的尺寸是从破碎腔的上部向下逐渐减小的,所以只要动鄂的上部摆动行程能够满足破碎矿石所需的压缩量就可以了。根据实验,破碎腔上部的动鄂摆动行程应大于0.01Dmax,Dmax是较大给矿粒度。

根据实验,复摆颚式破碎机的动鄂摆动行程受排矿口宽度的限制,因为,如果动鄂下部的行程增加到大于排矿口较小宽度的0.3-0.4倍时,将引起物料在破碎腔下部的过压实现象,容易造成排矿口的堵塞,使负荷急剧增大。所以,动鄂下部的摆动行程不得大于排矿口宽度的0.3-0.4倍。

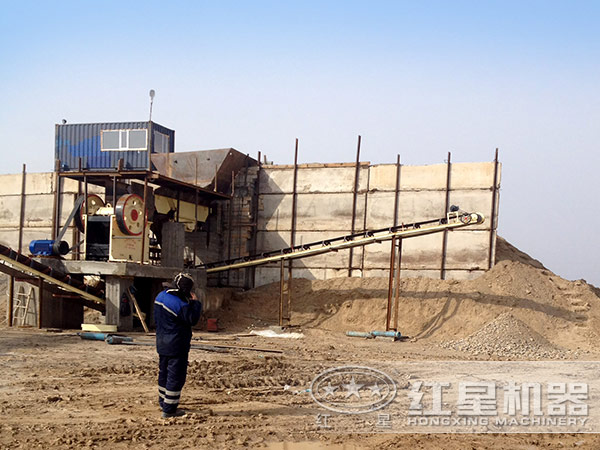

颚式破碎机现场图

实际上,动鄂行程是根据经验数据确定的。通常对于大型颚式破碎机,s=25-45mm,中小型颚式破碎机,s=12-15mm。

动鄂的摆动行程确定以后,偏心轴的偏心距r可以根据初步拟定的构件尺寸利用画机构图的方法来确定。通常,对于复摆颚式破碎机,s=(2-2.2)r,对于简摆颚式破碎机,s=r。
