HD德版颚式破碎机
厂家直销 全程跟踪 免费安装 无忧售后

HD德版颚式破碎机

进料粒度:
≤900mm
生产能力:
50-750t/h

应用范围:冶金、化工、建材、电力、交通等工业部门。

适用物料:河卵石石英砂玄武岩石英石等物料

成品规格:45-225(单位:mm)

  • 45-100mm
  • 100-150mm
  • 150-225mm
获取报价 获取报价

HD德版颚式破碎机是红星机器凭借40年的颚式破碎机研发经验和雄厚的经济实力,并且联合德国破碎专家共同研发出的高性能系列破碎机,该设备在技术上投入了大量精力和资金,最终为矿山领域提质提产带来了新的突破,结果喜人。

HD德版颚式破碎机视频讲解

应用领域

HD德版颚式破碎机的应用领域比较广泛,通常用于处理石英石、石灰石、铜矿石、河卵石等各种较硬矿石的破碎作业,经过加工后的砂石可应用于公路建设、高铁建设、建筑、化工等领域中,应用价值较高。

HD德版颚式破碎机应用领域

特殊优势

德版颚式破碎机的特点在于其将破碎腔型、运动参数进行设计优化,设备的整体效率和整体质量都得到了较大程度的提升,同时还扩大的设备的使用范围,该机在处理坚硬物料方面表现出色,更是与移动式破碎机联手破遍矿石界,就连当下正兴起的建筑垃圾再生处理也囊括其中。

与普通系列颚式破碎机相比,HD德版颚破拥有很多技术、设计上的优势:

1、比同等规格颚式破碎机产量提高30-50%:HD颚破合理的破碎腔型设计,良好的运动参数,确定啮合角和行程的特性值,都能获得更大的破碎冲程、更高的破碎效率和更大的承载能力。

2、更换、调整方便更快捷:HD德版颚破采用边护板螺栓固定系统及人性化吊装孔设计,让工作人员能够更快速的更换边护板和肘板;经过精确分析计算确定飞轮、槽轮的结构和配重块重量,以数据支撑该机更加平稳可靠。

3、耐磨耐用、使用寿命更长:高耐磨材质、精良制作工艺、合理结构设计、同时搭配现代化环保节能装备,该机不仅生产效率高、运营成本低、使用寿命长,还符合现代矿山环保生产要求,能大幅提高加工厂的经济效益。

4、自动润滑、不受粉尘其害:迷宫密封结构的交叉间隙由内向外自动填充润滑脂,能有效防止灰尘或其他细小颗粒进入轴承室污染润滑脂,整机设备不受粉尘其害,从而减低了设备故障发生频率,确保生产有条不紊。

HD德版颚式破碎机产量大破碎比大

高清实拍

德版颚式破碎机图片一览,尽显风采

白色德版颚式破碎机

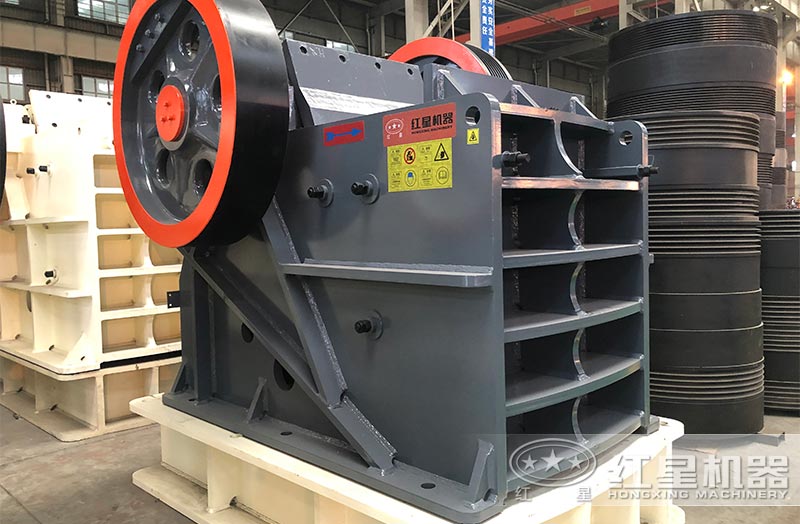

黑色德版颚式破碎机

新型HDX德版连体颚式破碎机

轮胎移动颚破设备图

新型HD德版颚式破碎机挑战全新作业模式

HD德版轮胎移动破:固定式德版颚破,搭配上轮胎移动破,配以PLC集中控制系统、柴油发电机组,在对石料的破碎生产中能实现随时转场的目的,同时移动德版颚破不需要打桩,转移成本更低、精确的编程控制指令能够让设备处于自动生产、自动故障提示、自动报警等智能化状态,是建设现代智能矿山的常用加工设备。

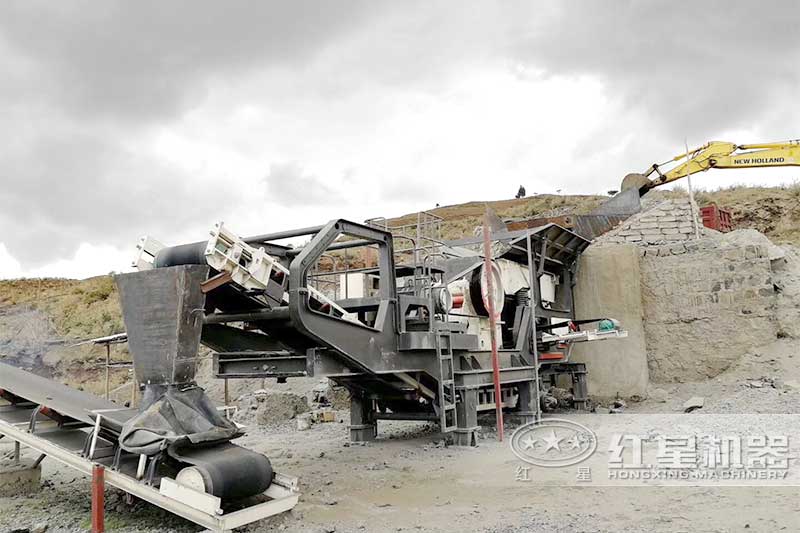

轮胎移动颚破现场图

HDX德版连体颚式破碎机:HDX德版连体颚破是红星机器集团结合众多客户现场,根据市场需求,在HD德版颚式破碎机基础上的升级产品。该机突出优势在于楔块调整方式可在几分钟内快速调整调节排料口大小,减少了劳动强度和停机时间;整体式电机托架让安装更为简单,节省安装空间;主机使用橡胶减震装置及限位块,可以吸收振动峰值载荷,并允许破碎机横向和纵向位移,有效降低破碎机对基础冲击;使用重量轻的钢板肘板,易更换,过载弯曲时可避免传统铸铁肘板断裂掉落时伤害输送皮带。

HDX德版连体颚式破碎机现场实拍

德版移动颚式破碎机现场视频

移动式硬石料碎石制沙现场

价格分析

德版颚式破碎机对比普通机器性能更高,该设备在传统的颚式破碎机基础上升级完善,融入德国先进的破碎技术元素,设备性能优越,该设备价格比普通机器偏贵点,当然,为用户带来的价值也是非常高的。

随着国内市场上出现了很多厂家效仿生产,行业内的竞争也越来越激烈,国内德版颚式破碎机的价格逐渐出现高低不等现象,用户在购买德版颚式破碎机的时候,一定要去大型知名的生产厂家,作为德版颚式破碎机的老牌生产厂家,对德版颚式破碎机价格方面有更多的优惠。

客户参观

厂家实力

红星机器对颚式破碎机的研发40余年,凭借丰富的设计经验,可对用户需求的设备型号量身定做,红星德版颚式破碎机一直被效仿,从未被超越,购买德版颚式破碎机选择红星机器,就是为生产选择更好的保障。

红星售后服务也非常到位,售前售中售后服务一条龙,安装培训试生产一次到位,创造更高经济效益。

红星德版颚式破碎机车间

红星售后心连心,让客户满意

工作原理

德版颚式破碎机设计非常合理,对于活动颚板和动板的设计比传统颚式破碎机更科学,在工作的过程中,活动颚板对于固定颚板做周期性的运动,当靠近固定颚板的时候,物料将受到挤压、劈裂、冲击得到破碎,离开的时候,物料靠重力的作用从排料口排出,即可高产的完成破碎作业。

德版颚式破碎机

组成部件

a、偏心轴:偏心轴经过热处理后,强度更高,而且通过能力较大,两端配备超大轴承,可以承受较强的压力,坚固耐用,使用寿命长。

b、飞轮:经过多次的计算设计,飞轮的设计非常合理,有效平衡偏心运转产生的压力,保持其平衡,可降低振动等级,运转更佳平稳可靠。

c、机架:德版颚式破碎机的机架选用E型机架,其优势是稳定性较强、运转振动小、噪音低、螺栓固定系统方便快捷。

d、颚板:颚板的设计采用曲线形,降低磨损,采用锰钢合金,增加其厚度,坚固耐用,上下对称平衡。

e、轴承座:经过结构的优化后,其运转更稳定,可减少变形给轴承带来损伤,特殊的放置方式,可以放置破碎分力。

f、调整装置:德版颚式破碎机的调整装置配备液压缸或螺栓,排料口调节更加方便快捷。

g、润滑系统:红星对润滑系统的设计,采用润滑链接头,可以快捷的阻止灰尘。

h、破碎腔型:对于破碎腔型的优化设计,可以更精确的对偏心轴进行计算,动颚运动轨迹更合理,使产能提高30%-50%。

技术参数

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同
