大破碎比宽系列外动颚式破碎机机架的有限元分析

发布时间:2013-08-17 10:00:48 更新时间:2018-08-17 14:33:44 作者:红星机器 免费咨询箭头

大破碎比宽系列外动颚式破碎机具有大大破碎比特性满足了“多碎少磨—早抛多抛”的新破碎工艺的要求,因此越来越受到企业的重视,并成功在多个行业中被广泛应用。机架是颚式破碎机的重要部件之一,下文通过对机架的有限元分析提出改进破碎机的方法。

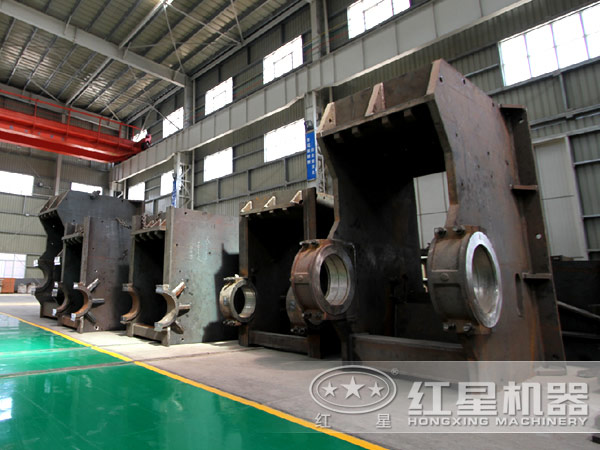

颚式破碎机机架

在建立有限元模型时,考虑到机架上一些细小尺寸对整体受力分析影响很小,将其略去,以简化模型。机架的结构和受力状况对称,取其一半进行建模。

根据机架的等效应力云图可知,机架上较大应力为487.89MPa,主要集中在肘板和内测版、底板的连接处,该处的尺寸很小,在划分网格上很困难,计算难免会出现较大误差,往往出现应力奇异。从设备实际使用情况来看,这个地方从未发生开裂现象,可以认为该处发生应力奇异。机架较大应变发生在肘板座中间位置。

此外,还可以看出,排除发生应力奇异的地方外,其余地方的应力都很小,应力较大的地方发生在挂轴座和外侧板的焊接处,仍低于机架的屈服极限,但其他位置的强度和刚度均远远过剩,使其既能正常工作,所用的材料又更少。

根据机架内外侧板不同厚度下的应力和应变可知,随着侧板厚度的减小,机架的较大应力、应变有一定的增加。较大应力均出现在挂轴座和机架的焊接处。

颚式破碎机图

由上述分析,可对机架进行如下修改:一般采取类比法,即在保持原有结构模型的基础上,通过修改局部地方的尺寸来改善模型受力情况。对于机架,其大部分重量主要集中在内外侧板,因此,可通过不断地修改内外侧板的厚度来改善结构的应力分布,找出应力集中处,并在该地方布置筋板进一步改善该处的应力,以达到使机架能正常工作又能使其结构强度改善和轻量化的目的。
