浮选机

浮选机

有效容积:
0.35-20m³
生产能力:
0.18-20m³/min

应用范围:有色及黑色金属、铜矿、铅锌矿、滑石等。

适用物料:钼矿石铁矿石铝矾土钾长石铜矿石金矿石等物料

厂家直销 全程跟踪 免费安装 无忧售后
获取报价获取报价

浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。浮选机具有如下特点:吸气量大,低功耗。每个插槽都吸气,吸浆和浮选三重功能,自成浮选回路,没有任何辅助设备,配置水平,便于流程变化。

浮选机现场视频

浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接触界面。

浮选机

高清图片

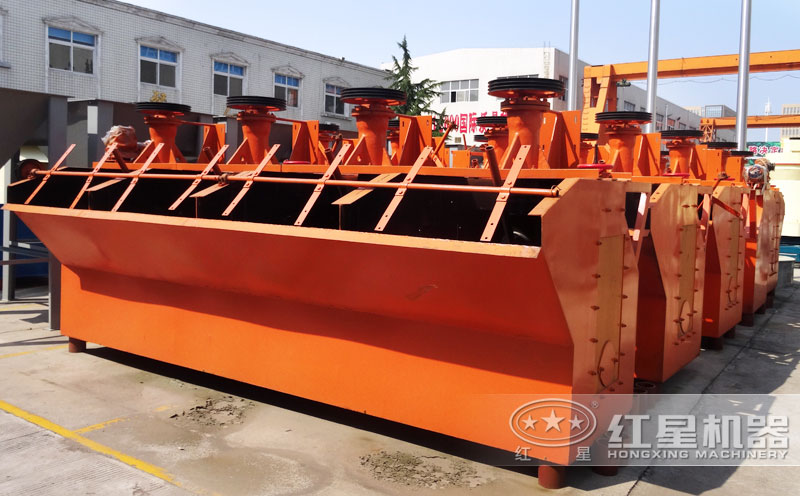

浮选机设备

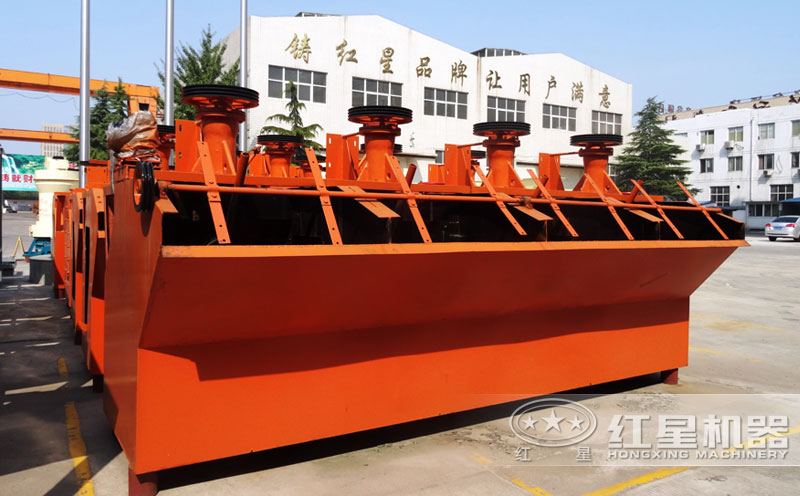

红星浮选机

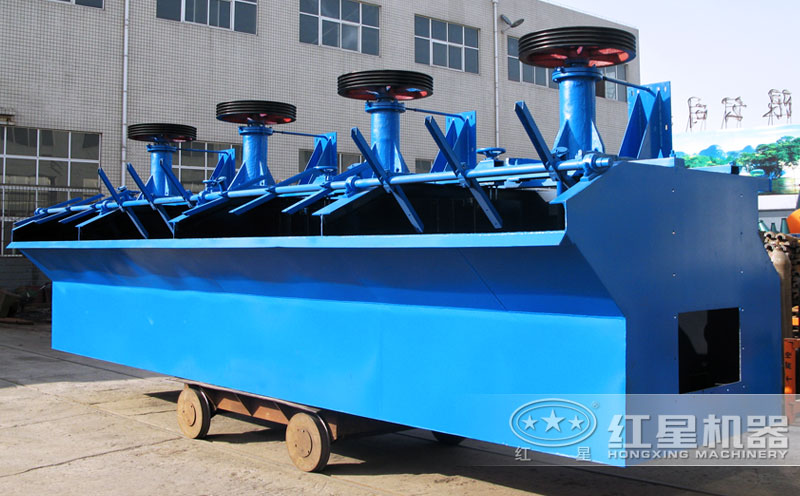

浮选机细节图

工作原理

浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到使终成为尾矿。

浮选机工作原理

浮选效果

浮选机是选矿浮选工艺的重要设备,浮选机的浮选效果直接影响了整个浮选工艺的效率及正常运行,因此,浮选机的浮选效果是用户选购浮选机的重要指标。浮选机的浮选效果不仅受到矿粒、矿浆、药剂等因素的影响,其关键影响因素是浮选机的质量。因此,用户在选购浮选机时,一定要选购正规生产厂家生产的浮选机,如拥有国内知名品牌的红星机器生产的浮选机。

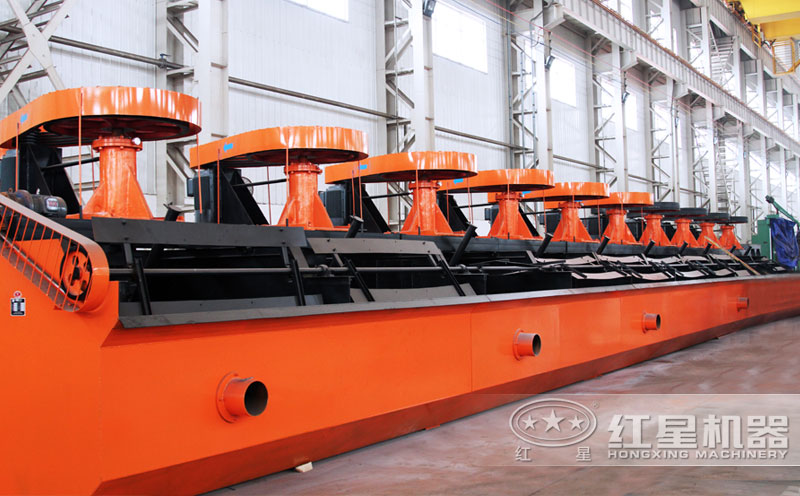

浮选机生产厂家

使用和保养

1、浮选机的工作能力和工作时间像其他机器一样是由维修确定并保持对所有的3-4个月的工作一部分的正常工作的主要部分进行了认真检查,但在新的浮选机的工作较初几个月应经常检查。

2、只有熟练的人员可以进行检查。

3、为了确保易损件及时更换,以减少停机时间,我们必须始终在仓库保留一套完整的零件。根据不同的情况下,来确定易损件的使用日期和储备量。

4、必须保证给予浮选机操作人员的一些技术指导和培训,使他完全熟悉机器。

价格分析

由于浮选机的型号较多,不同的价格具有不同的型号,除了受型号的影响,用户对设备技术的要求不同,设备价格也是不一样的,红星机器结合市场价格,对于设备价格根据用户投资资金的高低对价格都有不等的优惠活动。具体优惠价格请咨询点击在线咨询

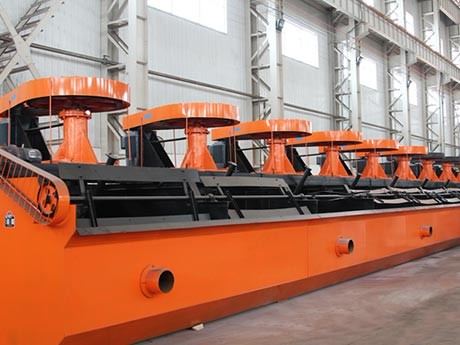

浮选机生产现场

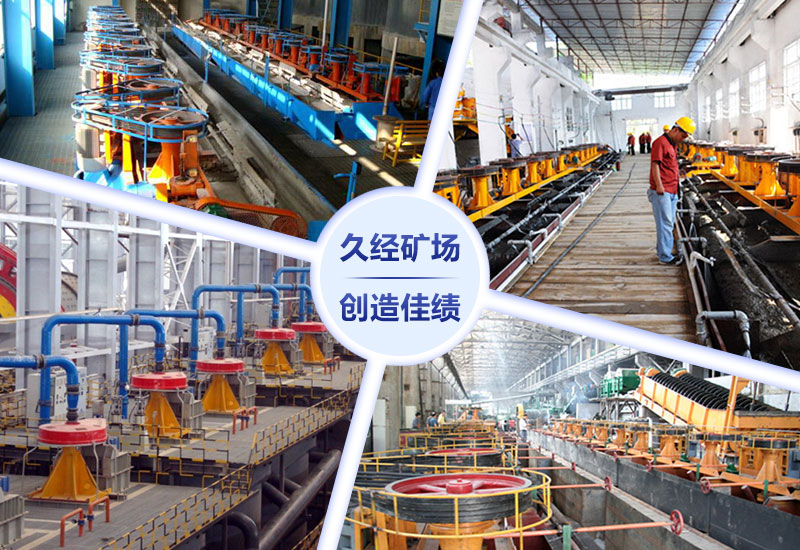

浮选机现场图


技术参数

  • 浮选机
  • 搅拌式浮选机
  • BF型浮选机
类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
型号 槽容积(m³) 内部尺寸(长×宽×高)(m) 空气吸入量(m³/㎡.min) 安装功率(kw) 电动机型号 生产能力(m³/min) 单槽重量(t)
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5 4.0 Y132M2-6 Y132M1-6 0.6~1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22 30 Y225M-8 Y250M-8 4~8 4.2
BF-10 10 2.25×2.85×1.7 0.9~1.10 22 30 Y225M-8 Y250M-8 5~10 4.7
BF-16 16 2.85×3.8×1.7 0.9~1.10 37 45 Y280S-8 Y280M-8 8~16 8.4
BF-20 20 2.85×3.8×2.0 0.9~1.10 37 45 Y280S-8 Y280M-8 10~20 8.7
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24 9.2
