重晶石球磨机

重晶石球磨机

进料粒度:
≤25mm
生产能力:
0.65-615t/h

产品特点:投资小,回报率高,工艺流程简单易操作。

适用物料:钢渣钼矿石重晶石磁黄铁矿炉渣等物料

厂家直销 全程跟踪 免费安装 无忧售后
获取报价获取报价

中国重晶石矿床分为层状型、层状、脉状型、改造型脉状及堆积型四种矿床类型。层状重晶石矿床受地层和岩相的控制非常明显,大多数的脉状重晶石矿床在区域上大都与一定时期的地层有关。在一些地区,层状重晶石矿床和脉状重晶石矿床都产在同一时代的地层中。重晶石主要用于石油、化工、油漆、填料等工业部门,其中80~90%用作石油钻井中的泥浆加重剂。

重晶石

由于用途不同,因此各工业部门对重晶石矿石有不同的指标要求。在对重晶石的选别中,较为关键的磨矿设备就是重晶石球磨机。

重晶石球磨机简介

重晶石球磨机主要用于开流粉磨系统中。整体特点就是投资小,回报率高,工艺流程简单易操作。在磨机结构上采用特殊装置来进行隔仓研磨,增加活化装置来提高细磨的质量,同时配置有专用的篦板,以此来达到高产量低能耗的生产标准。

重晶石球磨机

性能特点

1、主轴承采用了大直径双列调心滚动轴承,与传统滑动轴承相比,减少了摩擦,降低了能耗。

2、筒体衬板、研磨介质可采用多种材质,耐腐蚀性强,用途广。

3、电动机自耦减压启动,降低起动电流。

4、为了提高其研磨的产量,采用了大口径进出料,保留了传统端盖的结构形式。

5、采用整体机架,便于土建施工(施工一个水泥基础即可)和设备安装。

6、出料端采取锥体设计,既增加了容积,又迫使锥体端的物料和钢球分级,愈接近出口,钢球直径愈小,增加了反复研磨作用。

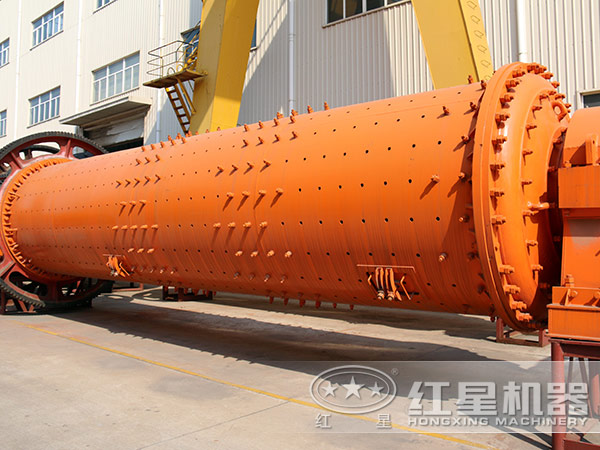

重晶石球磨机实拍

注:吊装之前应对球磨机分部位全面进行验收,发现问题及时处理。

1、主轴承部分的具体要求参看主轴承部件装配图。

2、筒体部分参看回转部分装配图。

3、传动部分参看传动部分装配图。

4、整体相对位置参看总装图。

结构组成

重晶石球磨机是由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

重晶石球磨机结构图

工作原理

本球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

重晶石球磨机工作原理

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

红星机械研发的新型重晶石磨煤机设备在新结构、新材质、新技术的设计中比较先进,机电一体化和自动控制技术的广泛应用,有力的促进了红星球磨机设备的不断创新和向节能方向的发展,欢迎前来我公司咨询选购设备。
