高硬度铁矿石每小时600吨破碎生产线设计方案

发布时间:2012-04-20 10:13:45    更新时间:2018-11-22 16:55:03    作者:红星机器

铁矿石生产线现场图

高硬度铁矿石对破碎工艺要求较高,需要配置更高能的破碎机及破碎生产线。下面是红星机器厂家配置的高硬度铁矿石600吨/小时破碎生产线的设计方案。

一.铁矿石生产线类型说明

1、按照年产300万吨规划,每年生产300天,每天生产16小时,那么每小时产量需求为625吨;

2、如按照两条生产线配置,那么每条铁矿石生产线的产量为312吨/小时,需2条如下工艺配置的生产线:

喂料机(ZSW600*130) + 头破(PE1000*1200) + 二破(圆锥5-1/2) + 三破(2台圆锥5-1/2)

3、如按照三条生产线配置,那么每条铁矿石生产线的产量为208吨/小时,需3条如下工艺配置的生产线:

喂料机(ZSW490*110) + 头破(PE9000*1200) + 二破(圆锥4-1/1) + 三破(圆锥5-1/2)

综上对比而言,我公司认为3条生产线的配置更加的合理,投资成本相对较低。因此,红星机器以3条铁矿石生产线的配置进行设计和说明。

二. 铁矿石生产线工艺配置说明

1、喂料机采用ZSW490*110,完全可以满足每小时200吨的喂料量,产品成熟可靠,非常的稳定;

给料机

2、头破采用颚式破碎机PE900*1200,目的在于粗破,以及为二级圆锥破碎机提供良好的喂料粒度。如果我们采用颚破PE750*1060,则产能不能达标;如果我们采用颚破PE800*1060、PE870*1060,那么出料就不能满足二级圆锥破的进料要求,会出现堵料问题。因此,红星机器采用了颚式破碎机PE900*1200作为头破;

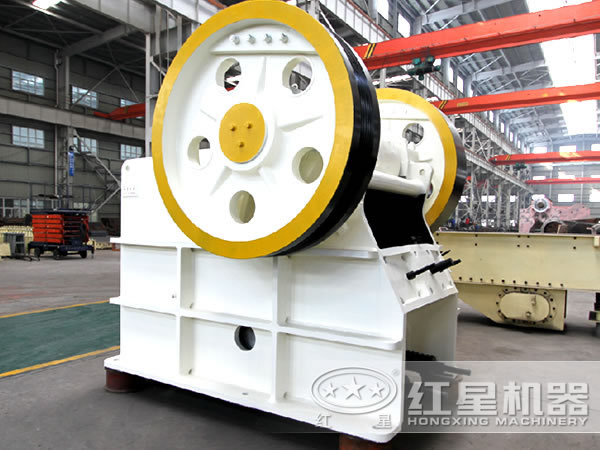

颚式破碎机

3、二破采用了标准型4-1/4圆锥破碎机,作为二级破碎作业,以及为三级细碎机提供较好的供料条件,满足三级细碎机的产能需求;

多缸液压圆锥破碎机

4、三破采用了短头型5-1/2圆锥破碎机,作为细碎机使用,实现0~25mm的细碎作业,产能达到每小时200吨的要求。

5、本设计没有采用振动筛进行筛分处理,因为经过两级圆锥破碎之后的物料基本上都满足了0~25mm的入料需求,采用振动筛分设备的意义不是非常必要。

振动筛

6、0~25mm的物料粒度显然较大,作为入磨粒度使得球磨机的功耗、铁损、产能都不尽如人意。红星机器开发的DS系列强冲击石打铁细碎机,可以实现0~10mm的细碎效果,而且具有非常良好的耐磨特性,可以大幅度的降低球磨机的功耗和铁损,明显提高球磨机的产能。如果用户有兴趣,请光临考察。
