红星75颚式破碎机

红星75颚式破碎机

进料粒度:
≤630mm
生产能力:
110-320t/h

应用范围:砂石料场、煤矿破碎、混凝土搅拌站、干粉砂浆、电厂脱硫等

适用物料:石灰石硅砂石混凝土骨料玄武岩等物料

厂家直销 全程跟踪 免费安装 无忧售后
获取报价 获取报价

红星75颚式破碎机是由红星机器厂家打造的破碎机,该设备实际型号为PE-750*1060颚式破碎机,该颚式破碎机在普通颚破的结构基础上增加了液压装置,使设备作业过程更加平稳,可破碎物料和粒度更广,从多方面提升了设备的性价比。75颚式破碎机适合用于各种矿石或岩石的粗、中、细碎作业中,是各类金属与非金属矿破碎的理想设备。

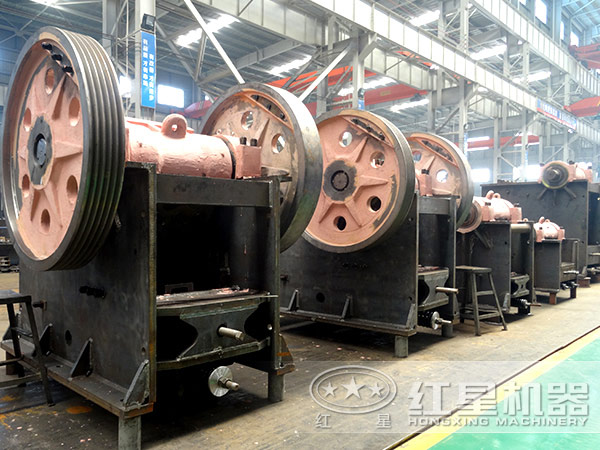

红星75颚式破碎机实拍图

性能特点

1、适用于对含有不同强度的物料进行选择破碎,深“V”破碎腔,破碎盲区少,进料能力与产量对应,适用范围极广。

2、垫片式排料口调整装置,调节灵活性强,具有自动吐障功能,可满足不同用户的要求,可靠性高。

3、排障后,避免大量未破碎物料涌入流程,具有快速恢复生产功能,可实现不停机生产。

4、可利用液压系统方便解决动颚卡死问题。

红星75颚式破碎机性能

结构设计

红星75颚式破碎机基本由复摆式颚式破碎机、液压系统和电气控制系统三大部分。与常规复摆式颚式破碎机相比,该设备的创新在于在肘板和机架之间增设了液压保护支承装置,可以保证破碎作业过程更加稳定。

1、机架为钢板焊接结构,焊后经退火处理,更加牢固耐用。

2、破碎腔作为破碎机破碎作业的主要工作区,其形状、参数直接影响着破碎机对矿物的施力条件和破碎环境。本机采用曲线型破碎腔设计,曲线型腔齿板耐磨,啮合角小,破碎比大。

3、排料口设计简单且方便调整,通过调整丝杠和调整垫片即可实现排料口的调整。

4、传动装置采用运行可靠的窄V带。

5、液压系统采用高灵敏性控制元件,动作灵敏、响应快、保护可靠。且液压站控制元件高度集成,泄漏损失极少,抗污染能力强,油箱采用密封结构,并设有防尘罩,可就近安装在机器旁。

6、设计选用的油泵规格小,且长时间处于“休眠”状态,系统能耗低,发热少。

7、通过控制阀组模块组合,可实现一台液压站控制两台破碎机工作(一台粗破,一台细破)。

红星57颚式破碎机结构图

红星75颚式破碎机性能

红星75鄂式破碎机生产现场视频

河南郑州100T/H小型石子粉碎机现场视频

加工物料:鹅卵石

投产时间:18年7月

成品粒度:0-5、5-10、10-16mm

方案详情:红星机器根据河南郑州客户需求,选择75颚破与圆锥破碎机配合组成一条石料破碎生产线,科学合理选型,顺利达到预期产量。自从投入生产以来,一直运行稳定,自动化程度高、实现了多项操作的集中控制,成品粒形好、粒度均匀、规格符合要求,利润空间大,同时噪音低、粉尘少,不用担心环保问题,客户非常满意。

工作原理

红星75颚式破碎机主要依靠由定颚、动颚构成破碎腔对物料破碎,动颚在偏心轴装置的带动及射板的支承下作复杂摆动,待破物料由上腔入料,在破碎腔内遭到定颚与动颚挤压、劈裂、弯曲等作用力后被破碎,破碎后的物料由下端排出。

红星75颚式破碎机原理图

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 2660×2430×2800
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 3380×2870×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 2720×1950×1600

综上所述,红星75颚式破碎机可以实现自动进料吐料、复位修复和连续破碎。推广使用证明,该设备具有结构合理、运行稳定、维护方便、适用性广、性价比高等优势,满足环保生产的工矿条件,是一款不错的绿色环保破碎设备。
