复合式破碎机
  • 厂家直销
  • 全程跟踪
  • 免费安装

复合式破碎机

欢迎来厂参观,可免费设计方案、选型搭配、详细报价

  • 最大进料 进料粒度

    ≤100mm

  • 生产能力 生产能力

    5-100t/h

应用范围:矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。

适用物料:石灰石河卵石煤矸石白云石花岗岩方解石鹅卵石等物料

商务通咨询 商务通咨询 获取报价

扫码拨打电话

24h全国免费咨询热线

0371-67772727

复合式破碎机简称复合破,因其采用立轴式上下安置结构设计,所以又被称为立式粉碎机、立式冲击式破碎机,它是制砂生产线和破碎生产线中通用设备之一。该复合破碎机技术结合国内外同类破碎机技术优点,以节能为目的,对主要技术参数进行设计优化而成的新型细碎、粗磨产品。

复合式破碎机厂区视频

用途

复合式破碎机(复合破)广泛应用于各种矿石、水泥、石膏、石灰石、白云石、石英石、煤矸石、耐火材料、铝矾土熟料、金刚砂、玻璃原料等高硬及特殊的硬材料破碎。在机制砂石和各种冶金渣破碎领域得到广泛应用,与其他类型的破碎机相比有较高的收益成效,目前在世界上是代替锥碎机、对辊破、球磨机的较佳机型。

复合式破碎机用途

红星生产的复合破碎机图片

其外观设计精美大气,颜色以黄、红、蓝为主,运行效率较高,以下是红星机器提供厂区实物高清图,供广大客户作为购机参考,实物考察请提前预约后,即可来厂参观!

复合破厂区高清图

复合破碎厂区实拍

三台复合破

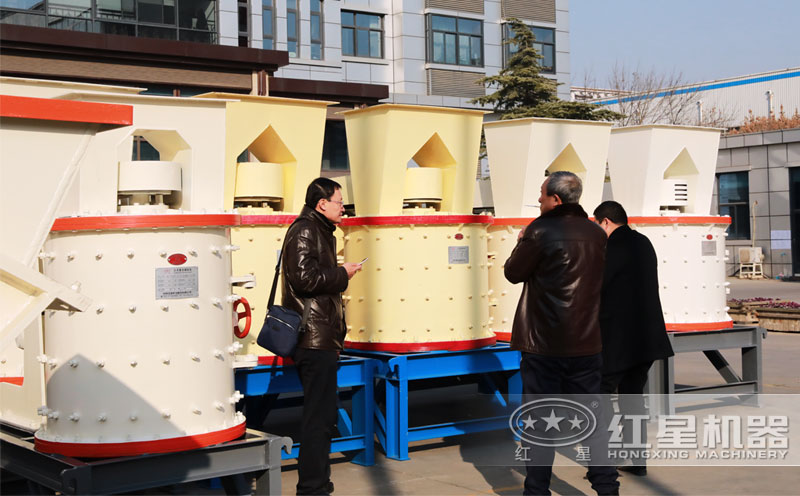

客户来厂参观

红星复合式破碎机亮点介绍

a、复合式破碎的板锤和转子是刚性联结的,利用整个转子的惯性对物料进行冲击,可以获得较大的速度和动能,使其破碎更加容易、耗能更低。

b、破碎腔结构设计较大,使物料在其中有一定的活动空间,物料受到冲击作用,经过多次反复打击能得到充分破碎。

c、粉碎效率高、能量消耗低,成沙合格率高。

d、破碎比大,能达到15-20左右,有利于减少破碎段数,简化工艺流程,节省投资、降低生产成本。

e、结构构造简单、便于生产,且操作维修也非常方便。

红星复合式破碎机创新亮点介绍

f、采用新型的转子设计结构(反击式破碎钢盘结构和锤式破碎的锤盘交错布置),有效增强了破碎机的工作性能。

g、新型锤头结构设计,摒弃传统整体式结构设计,采用组合式结构设计,只需更换磨损严重部分,大大提高锤头的使用寿命,有效降低生产费用和设备易损件更换次数。

h、物料的反击板采用的是棱条结构,因为棱条尖角部分铸造质量和热处理后的硬度较高,抗磨损能力强,随着抗磨面的逐渐增大,磨损尺寸逐渐减缓,反击板材质采用耐磨合金钢,有利于反击板寿命的延长,反击板的安装方式为从侧面推入铰接件,再由紧固螺母压紧。

现场视频

复合式破碎机生产视频

设备配置:原料仓、1250复合式破碎机、皮带运输机

生产能力:35t/h

设备报价:10万左右

价格分析

复合式破碎机的价格并不贵,主要是根据用户需求的型号决定,该设备的应用领域较为广泛,设备价格比较实惠,成本较低,市场上价格几万到几十万不等,一般低则2万以上,具体价格请"报价咨询"面对面交流。

复合破碎机厂家

红星机器作为国内大型复合破碎机厂家,生产的复合破结构设计合理,零配件均选用上等优质的材料,经过各个合理加工工序打造而成,设备质量较硬,具有破碎比大、能耗小、运转平稳、结构简单、操作维修方便、使用寿命较长,设备成本价较低等特点,可帮助用户创造更高经济效益,非常适合大中小型石料的加工生产,红星有完善的售前售中售后服务,可以保证用户顺利投产,欢迎广大用户前来选购。

红星复合式破碎机生产厂区

红星复合式破碎机生产厂区

红星复合式破碎机发货

  • 复合式破碎机发货鹤壁
  • 复合式破碎机发货荥阳
  • 复合式破碎机发货贵州
  • 复合式破碎机发货吉林
  • 复合式破碎机发货山西
  • 复合式破碎机发货鹤壁
  • 复合式破碎机发货荥阳
  • 复合式破碎机发货贵州
  • 复合式破碎机发货吉林
  • 复合式破碎机发货山西

工作原理

复合式破碎机体内研磨物料运动状态分为两部分,其一在筒体内旋转,其二为带到一定高度后抛落,即抛落运动状态。前者粉碎的主要形式为研磨,后者主要为冲击。腔内物料随着研磨和冲击的综合作用而得到充分破碎。

物料由进料口进入破碎腔,经过锤头的冲击、剪切、劈碎、折断,使得物料粒径降低,然后再经过反击破碎,通过反击破碎中的反击板的冲击、剪切和物料的自撞破碎,进一步降低和均衡物料粒径,从而实现物料细致、均匀粉碎的目的。

复合式破碎机工作原理

红星复合破重要零件的结构设计参数介绍

锤头

1、根据实践经验,锤头打击物料后的允许速度损失随着破碎机的规格大小而变,一般允许速度损失为40-60%。

2、锤头在两隔板之间按照60°的间隔布置六个锤头,如此排布锤头在破碎腔空间上有效利用了锤头的“空间打击”能力,能显著提高破碎效率、降低能耗。

3、采用高铬铸铁制造的锤头,其耐磨性比高锰钢锤头提高数倍。

4、采用组合式锤头设计代替整体式设计,单一锤头磨损严重时无须再全部更换,只需更换磨损那块即可,能大大降低生产成本,延长锤头使用寿命。

注油管:对滑动轴承采用润滑油,须用到注油管。注油管可用两端有螺纹的钢管,一端固定在机盖上,一端用螺母固定在机座上。

密封装置:本机采用毡圈式密封,利用矩形截面的毛毡圈嵌入梯形槽中所产生的对轴压紧作用,获得防止润滑油漏出和外界杂质、灰尘等侵入轴承室的密封效果。

导板倾角:为了要求给料有一定的垂直下落速度,要求入料口导板的倾角不应小于β=60°。

防护门:在物料破碎过程中,难免有难破碎的大块物料落在反击板和转子之间,易引起物料阻塞。为方便清楚阻塞物料,保证机器的正常运行,所以开设防护门。

类型和参数

规格 处理能力(t/h) 电机功率(kw)
800 5-15 4p 30kw
1000 10-30 4p 55kw
1250 20-60 6p 90kw
1500 30-80 8p 110kw
1750 40-100 8p 160kw

这里只罗列了部分复合破碎机型号,如果您需要做进一步了解复合破 ,请来红星复合破设备部详细咨询!
