Ф900液压圆锥破碎机

应用范围:多用在破碎、制砂等工艺中,可粗碎也可细碎。

适用物料:大理石石灰石砂岩方解石白云石等物料

Ф900液压圆锥破碎机

进料粒度:
≤115mm
生产能力:
20-90t/h
获取报价箭头

专业解答客户问题

结合实际配置方案

上门安装调试设备

定期回访与检测

红星工程师

液压圆锥破碎机是目前市场上的主流破碎机,宏观分析市场需求,Ф900液压圆锥破碎机是液压圆锥破碎机中销量较高的型号。红星机械厂家作为专业的破碎机生产厂家,是行业的先驱,我们根据市场需求,对Ф900液压圆锥破碎机的设计研究取得突破性进展。目前该设备的破碎效率及液压保护等性能均达到行业先进水平,满足市场需求,是广大用户心目理想的设备。

Ф900液压圆锥破碎机

结构特点

Ф900液压圆锥破碎机基本结构由受料仓、布料器、上机架、下机架、主轴、动椎、动椎衬板、液压缸、传动部件、润滑油嘴、防尘圈等部件组成。

设计标准

给料粒度范围为50mm,允许过铁尺寸必须小于35mm,排料口调节范围在5~15mm之间,工作压力达到2.5~3.0MPa,处理能力为32~64t/h,润滑站油压为0.08~0.15MPa,电机功率是95kw,待碎物料含泥量<4%,电机转速为975r/min,动锥直径Ф914mm,阻扭主机机重10t左右,排料粒度-12mm,外形尺寸3175*2315*2924mm,平行带长度为100mm左右。

Ф900液压圆锥破碎机

工作原理

Ф900液压圆锥破碎机的破碎工作原理与传统圆锥破碎机一样,其破碎过程依靠定锥、动锥上的高锰钢衬板在主轴的偏心摆动下相互挤压来完成物料的破碎和排料。

其主轴(即动锥)借助于破碎平行区所保持的工作间隙,在动能源电动机的带动下,经过两级减速(皮带和齿轮)将机械转动传递给主轴的偏心套,偏心套与主轴之间设置了内外滑动铜瓦,当偏心套转动时主轴(动锥衬板)与机体(定锥衬板)按设计要求产生相互运动,其频率比普通圆锥破碎机的频率高,其大小主要依据于破碎力及破碎次数而定,其偏心比普通圆锥破碎机小,以适应液压圆锥破碎机的细碎、超细碎的要求。

工作原理

由于比普通圆锥破碎机偏心距小、摆动频率高。破碎机主轴的机械性能则显得格外重要,也就是说,偏心套内外瓦的运动间隙要求非常严格,要大小适中才可以满足破碎机在破碎过程中的需要。

Ф900液压圆锥破碎机

应用实例

Ф900液压圆锥破碎机应用于河南某金矿,该厂家的矿石类型属低硫石英脉含金矿石,中等硬度。其粗碎设备为250x400颚式破碎机,Ф900液压圆锥破碎机用于破碎250X400颚式破碎机破碎后的矿石,其给矿粒度约为52mm,经Ф900液压圆锥破碎机一次破碎可达-10mm,其中-8mm的粒级含量约占75%以上。Ф900液压圆锥破碎机破碎效果良好,达到多碎少磨的效果,为后续球磨机入磨粒度提供便利,间接使球磨机磨矿效率提升35%~40%。

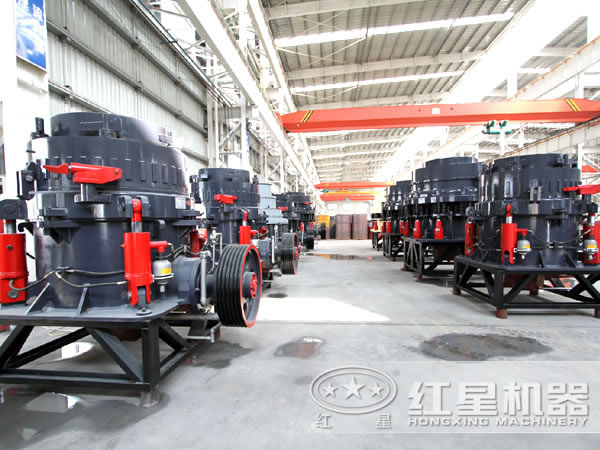

Ф900液压圆锥破碎机现场图

红星机械厂家合理的设计生产的Ф900液压圆锥破碎机经过专业质量技术鉴定,确定是目前国内十佳破碎机产品。红星厂家针对该设备在动椎、偏心距、传动部件、破碎效率等方面均有所调整,液压元件也采用先进技术,保障了设备的安全与稳定运行,并进一步实现了排料口液压调节与设备过载保护功能。

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
